電子學大意
112 年 · 第 25 題
關務身障
電子學大意
112 年
第 25 題
單選題

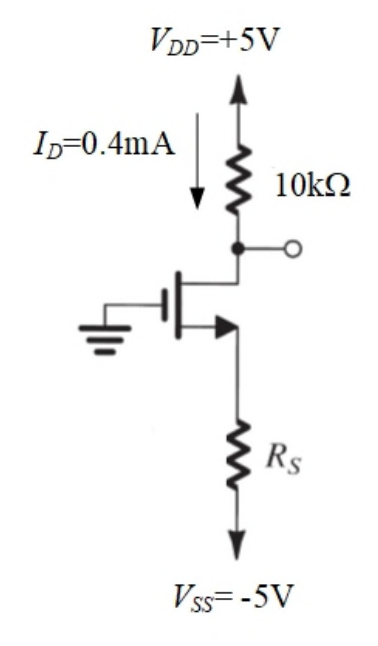

有一如圖之 MOSFET 電路，若 VDS = 4 V，則 RS 應為何？
A
5 kΩ
正確答案
B
8 kΩ
C
10 kΩ
D
15 kΩ
答案與詳解
A
正確答案
MOSFET電路中，已知VDD=+5V、VSS=-5V、ID=0.4mA、VDS=4V，利用KVL求RS≈5kΩ。
為什麼答案是 A
RS=(VS-VSS)/ID=(−3V−(−5V))/0.4mA=2V/0.4mA=5kΩ，計算完全吻合。
考點：KVL求RS
考點：電壓節點誤判
考點：KVL誤算
考點：全電源誤用
