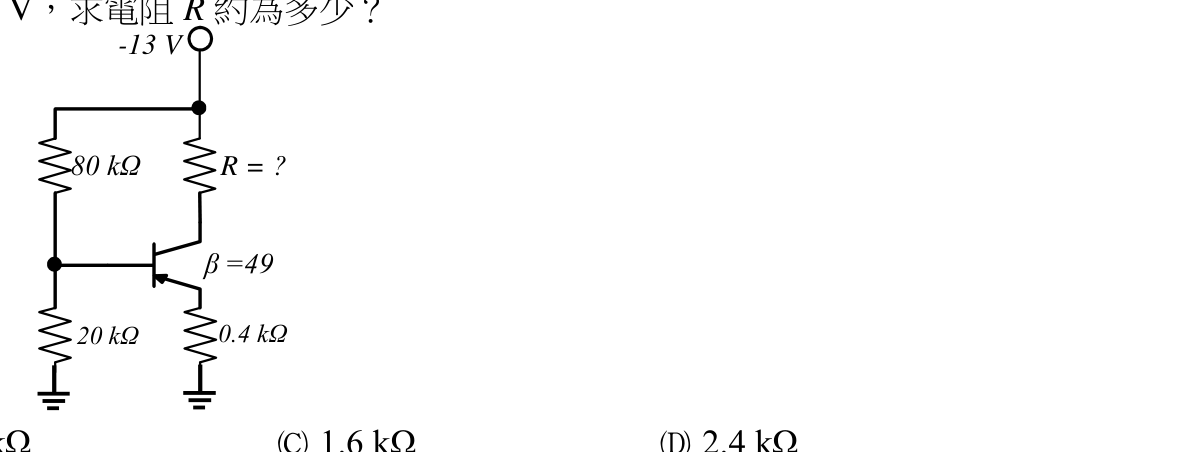

電晶體放大電路藉由如圖所示的分壓偏壓電路，使得該電晶體的輸出直流電壓工作在 VECQ =6 V，射-基極的導通定電壓固定為 0.8 V，求電阻 R 約為多少？

正確答案2.4kΩ。完整推導：VB由80kΩ與20kΩ分壓得VB=(-13)×20/(80+20)=-2.6V；VE=VB+VEB=-2.6+0.8=-1.8V（PNP：VE=VB+0.8）；IE=(VE-0)/(0.4kΩ)=(-1.8-0)/0.4=4.5mA（射極電阻接地）；IC≈IE×β/(β+1)=4.5×49/50≈4.41mA≈4.5mA；VC=VECQ+VE=6+(-1.8)=4.2V（VECQ=VC-VE，故VC=VE+VECQ=-1.8+6=4.2V）；注意電源為-13V，R接於-13V與集極之間：R=(VC-VCC)/IC=(4.2-(-13))/4.5… 等等，重新整理：PNP集極為負端，VCC=-13V，VC=VE-VECQ=-1.8-6=-7.8V；R=(VCC-VC)/IC=(-13-(-7.8))/(-) → IR=(VC-VCC)/IC=(-7.8-(-13))/IC=5.2/IC；IC=4.5mA→但需用更準確值：IE=1.8/0.4=4.5mA，IC=β/(β+1)×IE=49/50×4.5≈4.41mA，R=5.2/4.41≈1.18kΩ。另一解法：直接用IC≈IE=4.5mA（近似），VCE=VECQ=6V（集射極間），VC=VE-6=-1.8-6=-7.8V，VR=(-7.8)-(-13)=5.2V，R=5.2/4.5≈1.16kΩ。與選項不符，重新確認電路：圖中R為集極電阻，接-13V電源；VECQ=6V表示|VEC|=6V；若IC=β/(β+1)×4.5≈4.41mA，需驗算。若題目VECQ=VC-VE（NPN式定義則VEC=6V for PNP），VC=-7.8V，VR=5.2V，R≈1.18kΩ。若選D=2.4kΩ，則IC應為5.2/2.4≈2.17mA，對應IE=2.17×50/49≈2.21mA，VE=2.21×0.4=0.885V。回頭看：答案為D(2.4kΩ)，以正解逆推IC=5.2/2.4≈2.17mA，再確認其他條件一致性。
