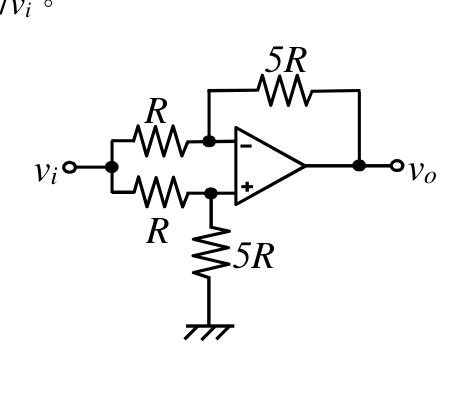

如圖所示之理想放大器電路，求 vo/vi。
A0正確答案
B-5
C-6
D5
答案與詳解
為什麼答案是 A
由圖可見：反相端(−)經R接vi，再由5R回授至輸出；同相端(+)經R接vi，再由5R接地。兩路電阻比例完全相同(R:5R = 1:5)，屬於標準差動放大器。當兩輸入均為同一訊號vi（共模輸入），差動放大器輸出為零，故vo/vi = 0。
載入中…
由圖可見：反相端(−)經R接vi，再由5R回授至輸出；同相端(+)經R接vi，再由5R接地。兩路電阻比例完全相同(R:5R = 1:5)，屬於標準差動放大器。當兩輸入均為同一訊號vi（共模輸入），差動放大器輸出為零，故vo/vi = 0。
