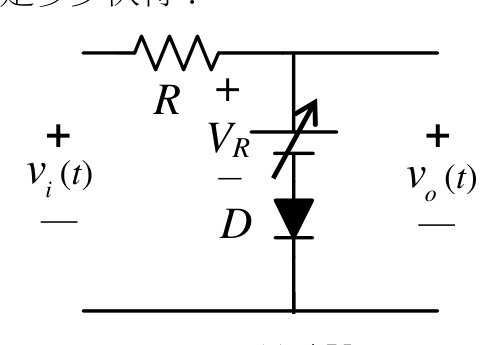

圖示截波電路（D 為理想二極體）及其輸入信號 伏特，已知輸出信號 的峰對峰電壓值為 4 伏特，則偏壓電源 應該是多少伏特？
A6 V
B4 V
C-4 V
D-6 V正確答案
答案與詳解
逐選項解析
A6 V✕ 易錯陷阱
VR=+6V時，二極體截止條件vi<VR+0=6V，截波上限為6V，輸出從-10V到+6V，峰對峰=16V，不符合題意4V。
B4 V✕ 錯誤
VR=+4V時，截波上限為+4V，輸出從-10V到+4V，峰對峰=14V，不符合題意4V。
C-4 V✕ 錯誤
D-6 V✓ 正確
