鐵路人員考試高員三級-電子工程電子學大意111 年第 13 題單選題

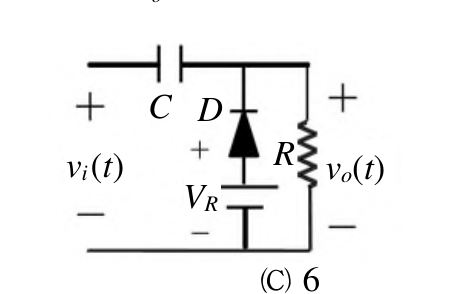

圖示為一個理想箝位電路（D 為理想二極體），當其輸入正弦信號 $v_{i} (t) = V_{m} sin (ω t)$ 伏特時，假設 RC 時間常數遠大於 $1/ ω$ ，測得穩態輸出信號 $v_{o} (t)$ 的直流準位為 4 伏特、振幅為 10 伏特，則偏壓電源 $V_{R}$ 應為多少伏特？

題目圖片

A

- 6

正確答案

B

- 4

C

6

D

16

答案與詳解

A

正確答案

理想箝位電路中，RC>>1/ω時電容完全充電，輸出波形DC準位=VR+Vm，由DC準位4V、振幅10V反推VR=-6V。

為什麼答案是 A

由圖可見電路為正向箝位結構（D陽極朝上，串聯VR偏壓電源）。RC>>1/ω時電容充電至波峰，輸出DC準位=VR+Vm=VR+10=4，故VR=-6V，答案正確。
