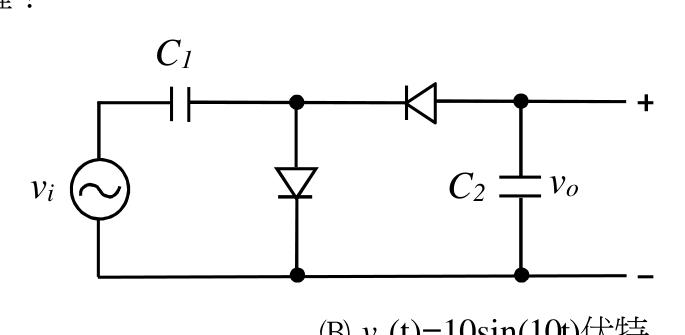

圖中之電路若二極體之導通電壓與導通電阻皆為 0，電容 $C_1$ 與 $C_2$ 之初始電壓皆為 $0\text{ V}$，$v_i(t)=10\sin (10t)$ 伏特，於穩態時，下列敘述何者正確？

正確答案。電路為半波倍壓整流電路：正半週vi正峰時，左側二極體（並聯地）導通，C1充電至峰值+10V；負半週時，C1上電壓與vi串疊，右側二極體（串聯）導通，C2充電至C1+峰值=10+10=20V。穩態時C2維持20V直流電壓，故vo=20V。
