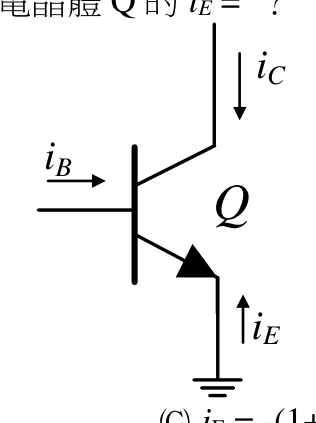

如圖所示為雙極性電晶體 Q 接成共射極組態，已知電晶體之電流增益為 $β$ 且集-基極接面的逆向飽和電流為 $I_{C B O}$ ，若 $i_{B} = 0$ 且 $V_{C E} > 0$ 時，則電晶體 Q 的 $i_{E} =$ ?

A$i_{E} = -I_{CBO}$

B$i_{\mathrm{E}} = I_{CBO}$

C$i_{\mathrm{E}} = -(1 + \beta)I_{CBO}$正確答案

D$i_{\mathrm{E}} = (1 + \beta)I_{CBO}$

答案與詳解

正確答案

iB=0、VCE>0時，BJT共射極的iE由ICBO決定，方向為流出射極，iE=-(1+β)ICBO（採用圖示方向定義）。

A$i_{E} = -I_{CBO}$ICBO忽略β✕ 易錯陷阱

只考慮CB接面逆向飽和電流ICBO本身，忽略了β放大效應。iB=0時，射極電流不只是ICBO，還需乘上(1+β)倍。

B$i_{\mathrm{E}} = I_{CBO}$符號+數值皆誤✕ 易錯陷阱

數值正確為ICBO但符號錯誤，且同樣忽略(1+β)倍放大。圖中iE向上為正方向，電流實際由射極流出接地，方向應為負。

C$i_{\mathrm{E}} = -(1 + \beta)I_{CBO}$✓ 正確

D$i_{\mathrm{E}} = (1 + \beta)I_{CBO}$✕ 易錯陷阱

這題的完整詳解,註冊就能看 · 每天 2 題免費

精選詳解

如圖所示為雙極性電晶體 Q 接成共射極組態，已知電晶體之電流增益為 β 且集-基極接面的逆向飽和電流為 ICBO​ ，若 iB​=0 且 VCE​>0 時，則電晶體 Q 的 iE​= ?
