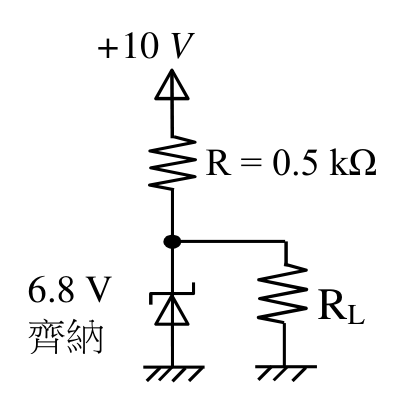

如圖為一齊納二極體電路，此齊納二極體流過的電流必須大於 0.2 mA 才能維持在崩潰的狀態。假若齊納二極體崩潰時的內阻可以忽略，問負載電阻 RL 最少應為多少？
A0.5 kΩ
B1.1 kΩ正確答案
C1.5 kΩ
D34 kΩ
答案與詳解
為什麼答案是 B
總電流=(10-6.8)/0.5kΩ=3.2/0.5=6.4mA；齊納最小電流0.2mA時，RL電流最大=6.4-0.2=6.2mA；RL_min=6.8V/6.2mA≈1.097kΩ≈1.1kΩ，正確答案。
載入中…
總電流=(10-6.8)/0.5kΩ=3.2/0.5=6.4mA；齊納最小電流0.2mA時，RL電流最大=6.4-0.2=6.2mA；RL_min=6.8V/6.2mA≈1.097kΩ≈1.1kΩ，正確答案。
