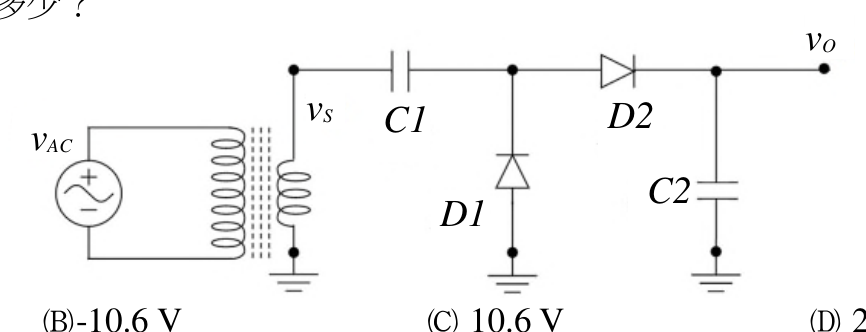

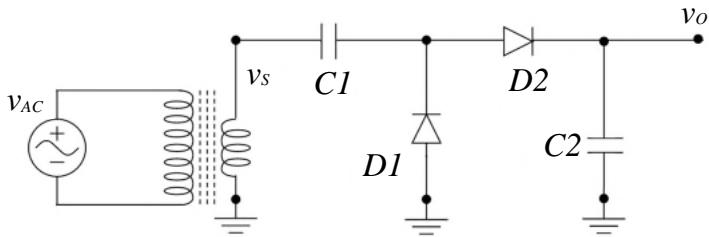

如圖所示二極體電路，假設二極體導通電壓 V。已知電壓 V，在穩態時輸出電壓 的電壓值約為多少？
A V
B V
C V
D V正確答案
答案與詳解
為什麼答案是 D
22.6V=2×(12−0.7)=2×11.3V。電壓倍增電路穩態：負半週D1導通，C1充電至Vm−VD0=11.3V；正半週vs峰值+C1電壓疊加，D2導通對C2充電至2×11.3=22.6V，輸出端即C2電壓。
考點：極性判斷錯誤考點：半波整流誤判考點：倍增效果未計入考點：電壓倍增器輸出
