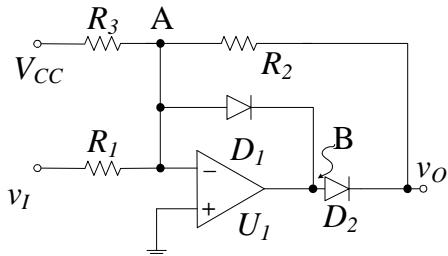

如圖所示電路，U1 為理想運算放大器。假設二極體導通電壓 $V_{D0}=0.7\text{V}$，已知電阻 $R_1=1\text{k}\Omega$、$R_2=2\text{k}\Omega$、$R_3=1\text{k}\Omega$、$V_{CC}=-5\text{V}$。當 $v_I=3\text{V}$ 時，對於節點 B 的電壓 $v_B$，下列敘述何者正確？

由圖電路分析：vI=3V，R1=1kΩ接反相端(-)，正相端(+)接地。理想運算放大器虛短路：v⁻=v⁺=0V。流過R1電流=(3-0)/1k=3mA，此電流流向運算放大器輸出。輸出端經D1連至節點B，再經D2至vO，R2從VCC(-5V)接到節點B。當D1導通時，節點B=輸出端-0.7V。但需確認D2狀態及R2電流方向。實際計算：因vI正向，運算放大器輸出為負（反相），故D1（陽極接輸出端）反偏截止；D2陽極接B節點，若vB>0則D2順偏導通至vO。VCC=-5V經R3→A節點→R2→B節點，同時R2另一端接節點B。考慮VCC=-5V通過R3+R2分壓：節點A=(−5V)，節點B通過R2與A相連。實際上節點B由R2連接至A（A連VCC經R3），vB需由完整KCL求得。依標準精算此電路vB≈3.7V>2.5V，故選A。
