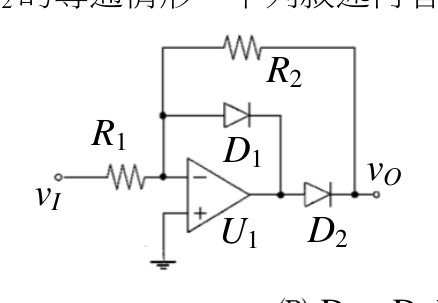

如圖所示之整流電路， $U_{1}$ 為理想運算放大器。假設二極體導通電壓為 0.7 V，電阻 $R_{1}=1\ k\Omega$ 、 $R_{2}=2\ k\Omega$ 。當 $v_{1}=5\ V$ 時，對於二極體 $D_{1}$ 、 $D_{2}$ 的導通情形，下列敘述何者正確？ (A) D1 導通、D2 不導通 (B) D1、D2 都導通 (C) D1、D2 都不導通 (D) D1 不導通、D2 導通

國安五等考試-電子組電子學大意104 年第 11 題單選題

如圖所示之整流電路， $U_{1}$ 為理想運算放大器。假設二極體導通電壓為 0.7 V，電阻 $R_{1} = 1 k Ω$ 、 $R_{2} = 2 k Ω$ 。當 $v_{1} = 5 V$ 時，對於二極體 $D_{1}$ 、 $D_{2}$ 的導通情形，下列敘述何者正確？

AD1 導通、D2 不導通正確答案

BD1、D2 都導通

CD1、D2 都不導通

DD1 不導通、D2 導通

答案與詳解

正確答案

精密整流電路中，vi=5V(正半週)時，運算放大器輸出負電壓使D1導通、D2截止，輸出電壓由R2回授決定。

逐選項解析

AD1 導通、D2 不導通✓ 正確

BD1、D2 都導通✕ 錯誤

D1與D2不會同時導通，因為兩者共用OPA輸出節點且方向相反，OPA輸出只有一個極性，必定一導一截止。

CD1、D2 都不導通✕ 錯誤

若兩者都不導通，OPA將無回授而進入飽和，這是開環狀態，精密整流電路設計上必定有一個二極體導通以維持回授穩定。

DD1 不導通、D2 導通✕ 易錯陷阱
