某可串接放大器,若其電壓增益分別為 AV1 = 100 和 AV2 = 10000,試求總電壓增益為多少 dB?

司法官律師第一試電子學大意104 年第 35 題單選題

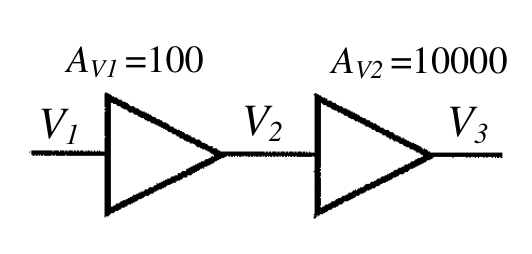

某可串接放大器如下圖所示，若其電壓增益分別爲 $A_{V 1} = 100$ 和 $A_{V 2} = 10000$ ，試求總電壓增益爲多少 dB？

A60 dB

B120 dB正確答案

C10100 dB

1 0^{6}

答案與詳解

正確答案

兩級串接放大器總增益=各級相乘，再用20log換算dB；Av1×Av2=100×10000=10^6，20log(10^6)=120 dB

串接總電壓增益Av=Av1×Av2=100×10000=10^6；換算dB：20×log10(10^6)=20×6=120 dB，正確答案

考點：dB計算錯誤考點：串接增益dB換算考點：增益相加誤用考點：線性值與dB混淆
