國安五等考試-電子組電子學大意104 年第 40 題單選題

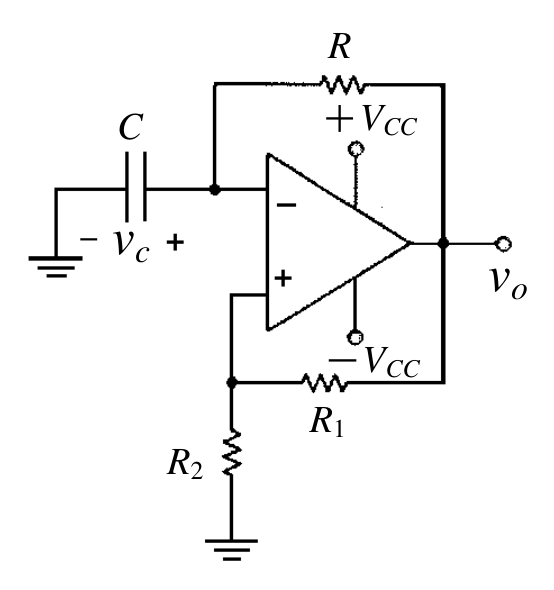

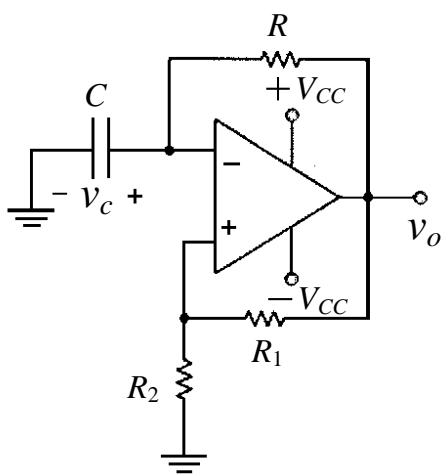

如圖所示之理想運算放大器電路，下列敘述何者正確？
Avo 之波形爲方波正確答案
Bvo 之波形爲三角波
Cvo 之波形爲正弦波
Dvo 之波形爲直流
A正確答案
此電路為史密特觸發器（Schmitt Trigger）振盪電路，電容C充放電配合正回授，產生方波輸出vo。
為什麼答案是 A
圖中OP-AMP採正回授：vo經R1、R2分壓後接至+端，形成史密特觸發特性；電容C接−端，vo經R對C充放電，當vc達到+端門檻電壓時輸出翻轉，因此vo持續在+Vcc與−Vcc之間切換，輸出為方波。
載入中…
完整詳解
Pro · 無限重點 此電路為史密特觸發器（Schmitt Trigger）振盪電路，電容C充放電配合正回授，產生方波輸出vo。
看到：運算放大器＋正回授（R1/R2分壓接+端）＋RC充放電接−端 → 這是弛張振盪器（Relaxation Oscillator），輸出必為方波！
逐選項分析
A✓ 正確
圖中OP-AMP採正回授：vo經R1、R2分壓後接至+端，形成史密特觸發特性；電容C接−端，vo經R對C充放電，當vc達到+端門檻電壓時輸出翻轉，因此vo持續在+Vcc與−Vcc之間切換，輸出為方波。
B✕ 陷阱
三角波需要積分器（−端接RC積分）配合比較器才能產生。本電路電容接在−端作充放電，不是積分器結構，且缺少另一級積分器，無法產生三角波。易與方波振盪混淆。
C✕
正弦波需要LC諧振電路或文氏橋振盪器等特定結構，本電路為正回授RC弛張振盪器，輸出為飽和切換的方波，不會是正弦波。
D✕
若輸出為直流，表示電路靜態無振盪。但本電路具有正回授且電容持續充放電，必然產生週期性振盪，輸出不可能為直流。
常見振盪電路輸出波形比較
| 電路類型 | 關鍵元件配置 | 輸出波形 |
|---|
| 弛張振盪器（本題） | OP-AMP正回授＋RC充放電 | 方波 |
| 三角波產生器 | 比較器＋積分器（兩級） | 三角波 |
| 文氏橋振盪器 | OP-AMP＋RC選頻網路（負回授） | 正弦波 |
| LC振盪器 | 電感L＋電容C諧振 | 正弦波 |
本電路電容接在OP-AMP反相端（−端），初學者容易誤以為是積分器電路進而選三角波（B）。關鍵差異在於：積分器的R在輸入、C在回授；而本電路R在回授路徑、C接−端作充放電比較用，是弛張振盪器，輸出為方波。
