下圖爲一個使用 CMOS 傳輸閘組成之邏輯電路，請問輸出 Y 爲何？
A$Y = \overline{AB}$
B$Y = \overline{A} \overline{B}$
C$\mathbf{Y} = \overline{\mathbf{A}}\overline{\mathbf{B}} +\mathbf{AB}$
D$Y = \overline{A}B + A\overline{B}$正確答案
答案與詳解
為什麼答案是 D

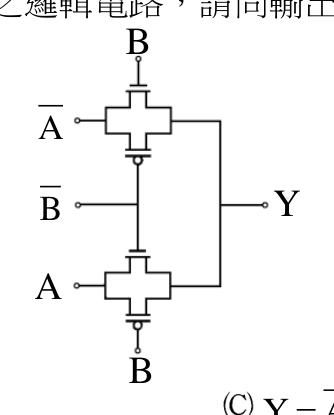

圖中上方傳輸閘：PMOS閘極接B、NMOS閘極接B'(即B-bar)，輸入為A'；B=1時導通，貢獻A'B。下方傳輸閘：PMOS閘極接B'、NMOS閘極接B，輸入為A；B=0時導通，貢獻AB'。兩路並聯：Y = AB' + A'B，即XOR(A,B)。
