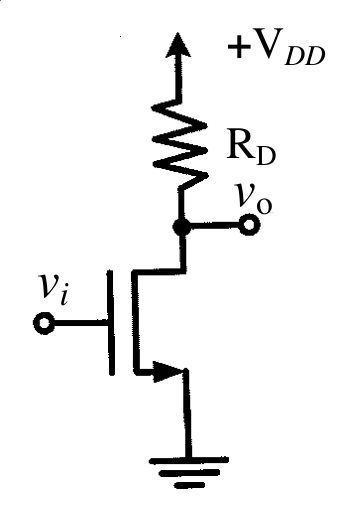

共源(CS)放大器中,若MOSFET電晶體的轉導參數為 gm,汲極電阻為 RD,輸出電阻為 ro,則此放大器的小信號電壓增益為何?
A
B正確答案
C-
D
答案與詳解
逐選項解析
A-g\_mR\_D✕ 易錯陷阱
忽略了 MOSFET 的輸出電阻 ro。當 ro 趨近無窮大時 RD//ro≈RD，此式才成立，是 B 的特殊簡化情形，不完整。
B-g\_m(R\_D // r\_o)✓ 正確
C- $r_{0}/R_{D}$✕ 錯誤
ro/RD 無量綱且與 gm 無關，物理意義錯誤，電壓增益應含轉導 gm，此選項完全不符合 CS 小訊號分析結果。
D- $\mathbf{R}_{\mathrm{D}} / \mathbf{r}_{\mathrm{o}}$✕ 錯誤
