國安五等考試-電子組電子學大意104 年第 27 題單選題

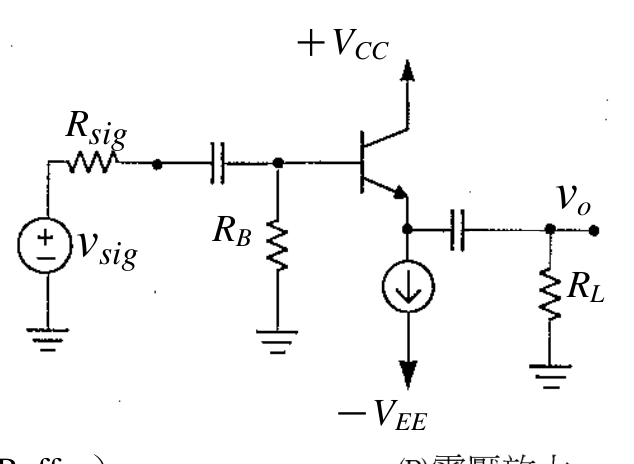

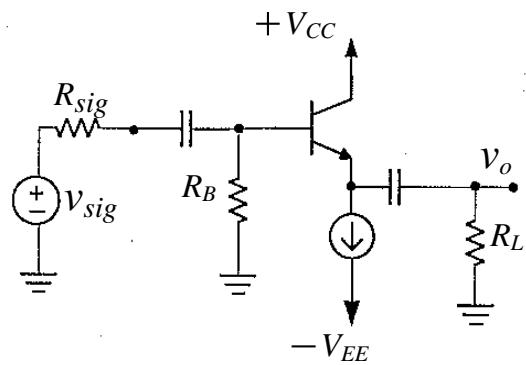

圖示電路主要作用爲：
A電壓緩衝器（Voltage Buffer）正確答案
BClamping）
C（見上圖 C）
D（見上圖 D）
A正確答案
圖示電路為共集極（CC）放大器，又稱射極隨耦器，具備高輸入阻抗與低輸出阻抗特性，主要作為電壓緩衝器使用。
為什麼答案是 A
本圖為共集極（Common-Collector, CC）放大器，其電壓增益接近1，且具有輸入阻抗高、輸出阻抗低的特性，能有效避免負載效應，是理想的電壓緩衝器（Voltage Buffer）。
載入中…
完整詳解
Pro · 無限重點 圖示電路為共集極（CC）放大器，又稱射極隨耦器，具備高輸入阻抗與低輸出阻抗特性，主要作為電壓緩衝器使用。
觀察電路：輸入接基極（B），輸出接射極（E），集極（C）接直流電源（交流接地）。此為標準「共集極放大器」，功能即為電壓緩衝器。
逐選項分析
A✓ 正確
本圖為共集極（Common-Collector, CC）放大器，其電壓增益接近1，且具有輸入阻抗高、輸出阻抗低的特性，能有效避免負載效應，是理想的電壓緩衝器（Voltage Buffer）。
B✕
箝位電路（Clamping circuit）通常由二極體、電容與電阻組成，用於將交流信號的直流準位平移，與圖示的電晶體放大電路結構完全不同。
C✕
本電路輸出端在射極，並非其他類型的放大器或濾波器。
BJT 基本放大器組態比較
| 組態 | 輸入端 | 輸出端 | 電壓增益 | 輸入阻抗 | 輸出阻抗 | 主要應用 |
|---|
| 共射極 (CE) | 基極 (B) | 集極 (C) | 高 (反相) | 中 | 高 | 一般電壓放大 |
| 共集極 (CC) | 基極 (B) | 射極 (E) | 約為 1 (同相) | 高 | 低 | 電壓緩衝器、阻抗匹配 |
| 共基極 (CB) | 射極 (E) | 集極 (C) | 高 (同相) | 低 | 高 | 高頻放大、電流緩衝器 |
考生容易只看到電晶體就直覺認為是「電壓放大器」。必須仔細觀察「輸出端」接在哪裡。本題輸出信號 $v_o$ 是從「射極」擷取，因此是射極隨耦器（共集極），電壓增益約為1，沒有放大電壓的效果，而是作緩衝之用。
