司法官律師第一試電子學大意104 年第 38 題單選題

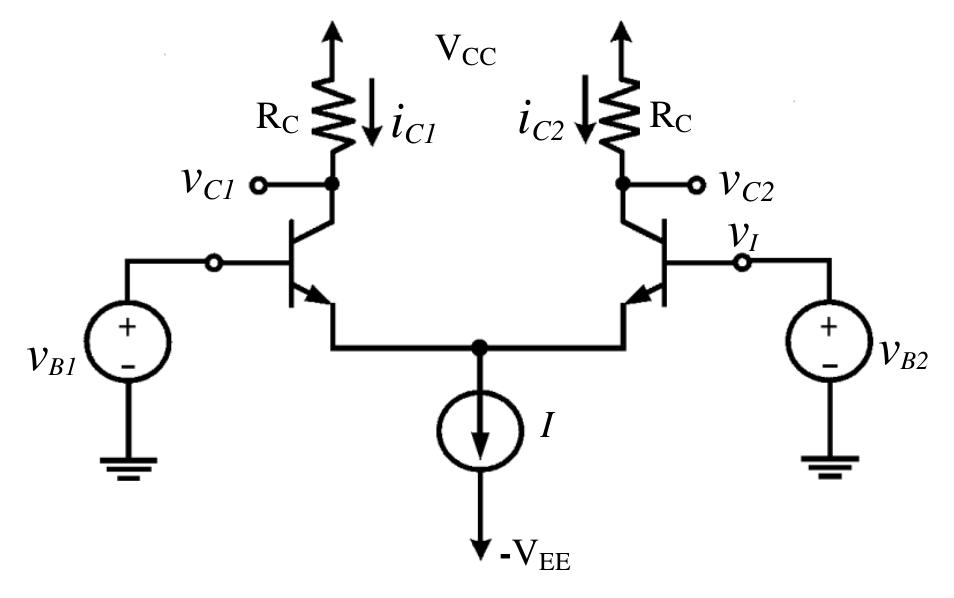

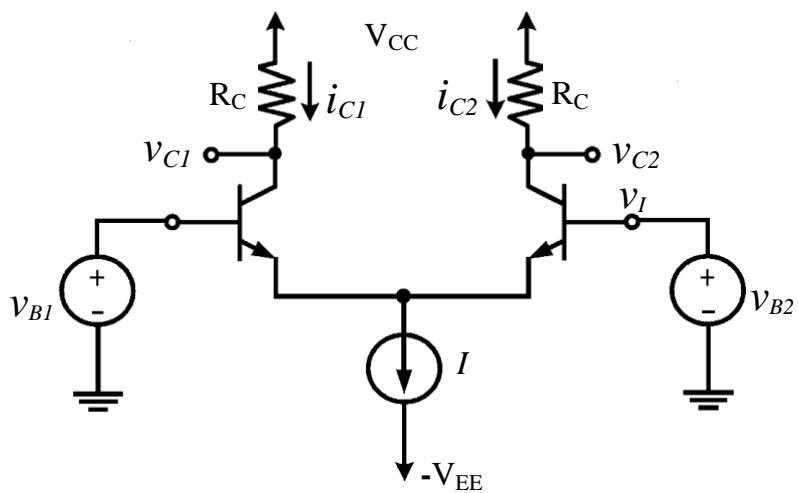

如圖之差動對電路，電晶體之 $β = 100$ ， $r_{o} \to \infty$ ， $R_{C} = 4 k Ω$ ， $I = 2 m A$ ， $V_{C C} = - V_{E E} = 10 V$ ，取 $V_{B E (o n)} = 0.7 V$ ， $V_{C E (s a t)} = 0.3 V$ ， $V_{T} = 25 mV$ ，當 $v_{B 1} = v_{B 2} = 0$ 時， $v_{C 1}$ ( $v_{C 2}$ )之值約為何？

2 V

6 V

正確答案

10 V

答案與詳解

正確答案

差動對在平衡輸入(vB1=vB2=0)時，兩側電流對稱各為I/2=1mA，集極電壓vC1=vC2=VCC－IC×RC=10－1mA×4kΩ=6V

vB1=vB2=0時電路完全對稱，每管IC=I/2=1mA；vC=VCC－IC×RC=10－(1mA×4kΩ)=10－4=6V，正確。

考點：電流源限制考點：平衡條件誤判考點：差動對平衡分析考點：BJT工作區判斷
