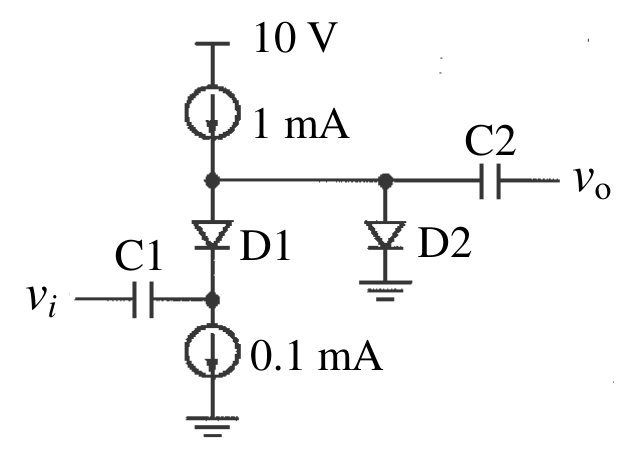

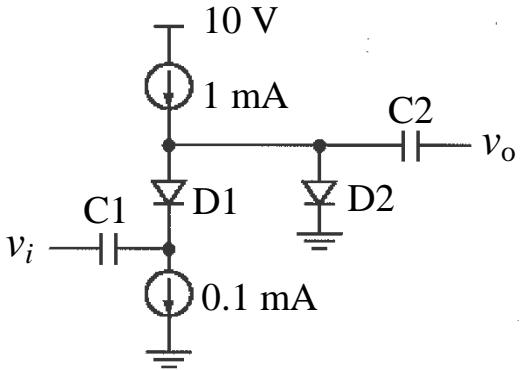

分析下列之電路，若$D_1$與$D_2$之面積皆相同，若$v_i$與$v_o$為交流小訊號，$C_1$與$C_2$之電容值為無限大，則$v_o/v_i=$？

由圖可知：1mA電流源從10V供給，D1接在中間節點（C1輸入點）與地之間，D2接在輸出節點（C2輸出點）與地之間。直流偏壓：流過D1的電流=0.1mA（下方電流源決定），流過D2的電流=1mA-0.1mA=0.9mA≈1mA（若題目簡化）。重新看圖：上方1mA電流源接在頂點節點(A點)，D1接A點到B點（B點有0.1mA電流源往地），D2接A點到地，C2從A點耦合輸出，C1從B點耦合輸入。因此D1電流=0.1mA(由下方電流源決定)，D2電流=1mA-0.1mA=0.9mA≈1mA。小訊號：rd1=VT/0.1mA=260Ω，rd2=VT/1mA=26Ω（若D1面積=D2面積）。小訊號等效：vi經C1注入B點，A點為輸出。vi=vi×rd1/(rd1+rd2)×... 實際上D1與D2串聯分壓：A點電壓由D2箝制，B點為輸入。vo/vi = rd2/(rd1+rd2)=26/(260+26)=26/286=1/11≈1/10，選A最接近。
