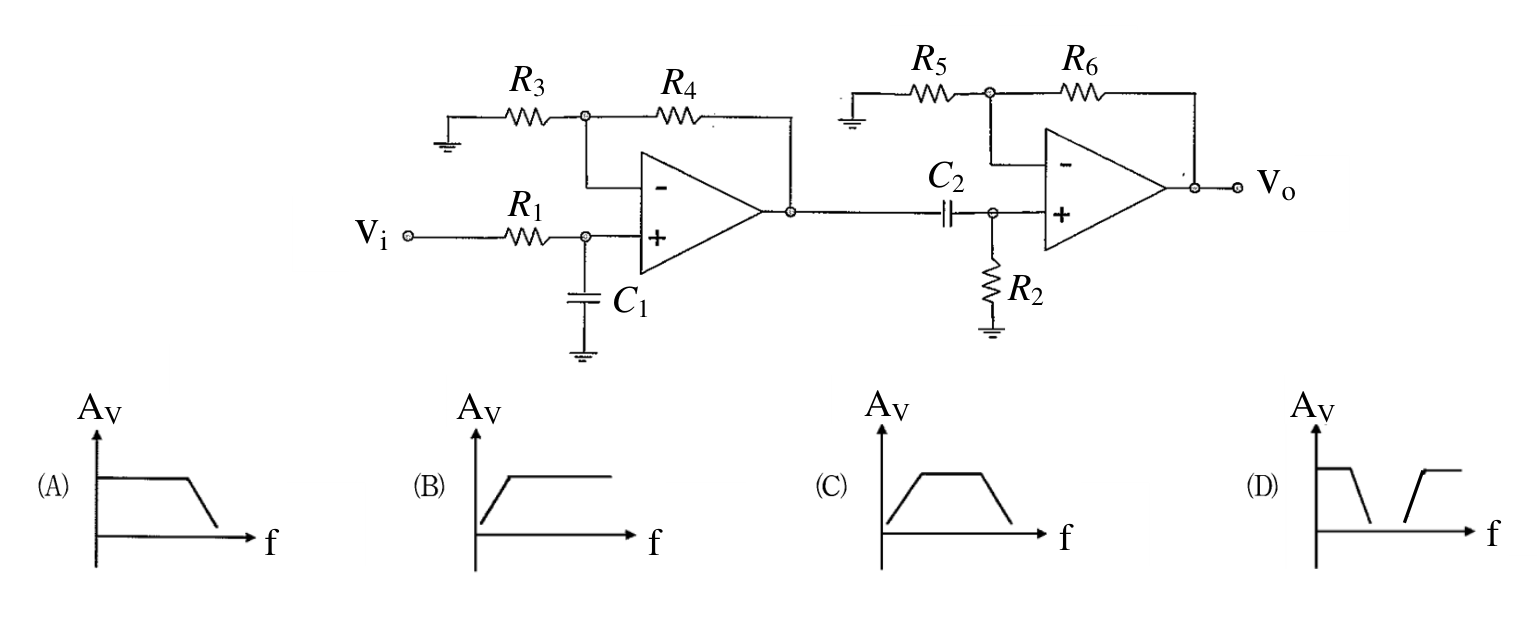

如圖所示電路，其中 R1C1 < R2C2，下列何者是 Av = Vo/Vi 的頻率響應圖？
A（見上圖 A）
B（見上圖 B）
C（見上圖 C）正確答案
D（見上圖 D）
答案與詳解
為什麼答案是 C
電路結合了低通與高通特性，且已知 R1C1 < R2C2 (即高通截止頻率低於低通截止頻率)，形成帶通濾波器(BPF)。
考點：低通濾波器考點：高通濾波器考點：帶通濾波器考點：帶阻濾波器
