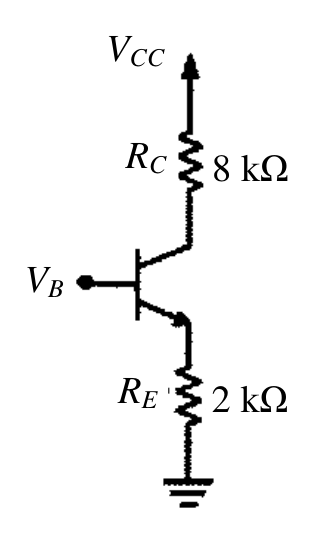

圖示電路，若 VCC = +12 V，且電晶體之 β >>1，欲電晶體在主動區（Active Region ）工作，則電壓VB 之最大値約爲若干伏特？
A1
B2
C3正確答案
D4
答案與詳解
為什麼答案是 C
VB=3V→VE=VB−0.7=2.3V→IE=2.3/2k=1.15mA≈IC(β>>1)→VRC=1.15×8=9.2V→VCE=12−9.2−2.3=0.5V≈VCE(sat)，恰好在主動區邊界，VB再大即進入飽和區，故最大值約3V。
考點：主動區條件考點：KVL驗算考點：主動區邊界考點：飽和區誤判
