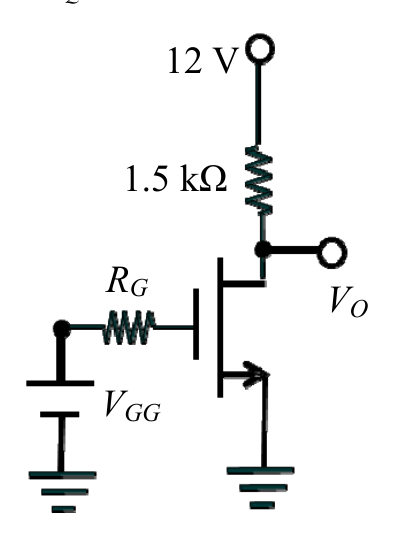

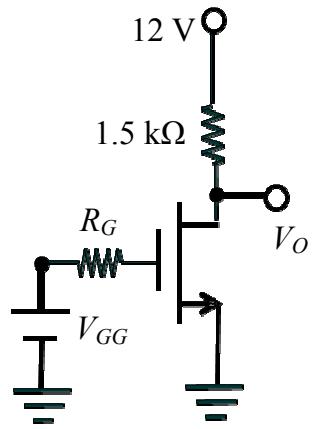

如圖所示之電晶體放大器電路中增強型 MOSFET 的相關參數為 μnCox(W/L) =2 mA/V 2 和臨界電壓 Vth =1 V，測得輸出直流偏壓電壓 Vo = VDSQ = 6 V，該偏壓下電晶體的小信號互導 gm 約為多少？

【106 警察鐵路】電子學大意第28題：如圖所示之電晶體放大器電路中增強型 MOSF… 答案與詳解

C

正確答案

MOSFET飽和區工作，已知VDS=6V，利用KVL求IDQ，再由gm=μnCox(W/L)·(VGS-Vth)推算互導為4 mA/V。

為什麼答案是 C

由圖可知12V電源串接1.5kΩ後接MOSFET汲極，輸出端Vo=VDS=6V。KVL：IDQ=(12-6)/1.5kΩ=4mA。飽和區：IDQ=(1/2)×2×(VGS-Vth)²=4mA→(VGS-Vth)²=4→VGS-Vth=2V。gm=μnCox(W/L)×(VGS-Vth)=2×2=4mA/V。

考點：gm計算錯誤考點：KVL驗算失敗考點：gm=k(VGS-Vth)考點：超出電源範圍
