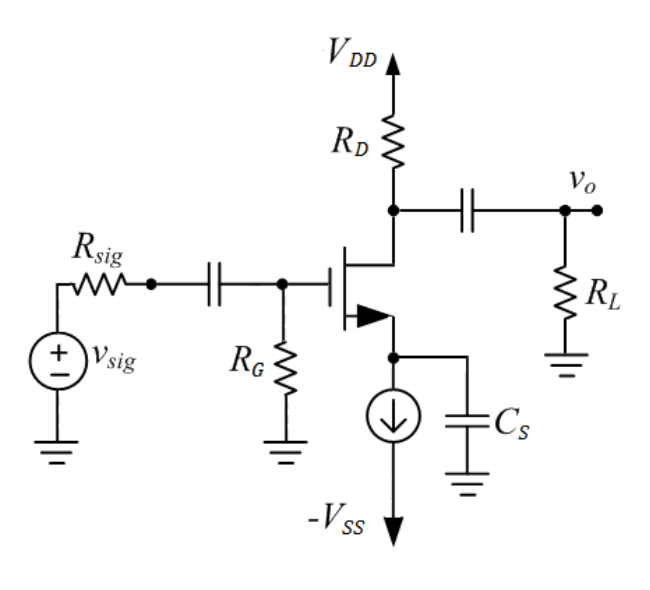

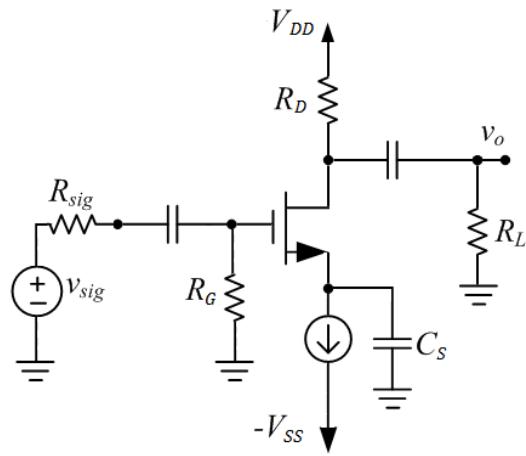

圖示放大器電路中的電容 CS 主要功用為何？
A提升輸入阻抗
B提升電壓增益正確答案
C提升高頻 3 dB 截止頻率
D頻率補償
答案與詳解
逐選項解析
A提升輸入阻抗✕ 錯誤
共源極放大器的輸入阻抗主要由閘極偏壓電阻 RG 決定，與源極的旁路電容 CS 無關。
B提升電壓增益✓ 正確
C提升高頻 3 dB 截止頻率✕ 易錯陷阱
電路圖中外加的實體大電容（如耦合電容、旁路電容 CS）主要決定電路的「低頻」3 dB 截止頻率；「高頻」截止頻率是由電晶體內部的寄生電容決定的。
D頻率補償✕ 錯誤
立即註冊,看完整詳解
這題的完整詳解,註冊就能看 · 每天 2 題免費
- 完整逐選項解析
- 秒殺解題技巧與破題關鍵
- 關鍵知識表整理
- 陷阱與易錯提醒
- 同考點歷屆題庫連續刷題與錯題本
立即註冊觀看完整詳解 已有帳號?登入
