鐵路人員考試高員三級-電子工程電子學大意106 年第 16 題單選題

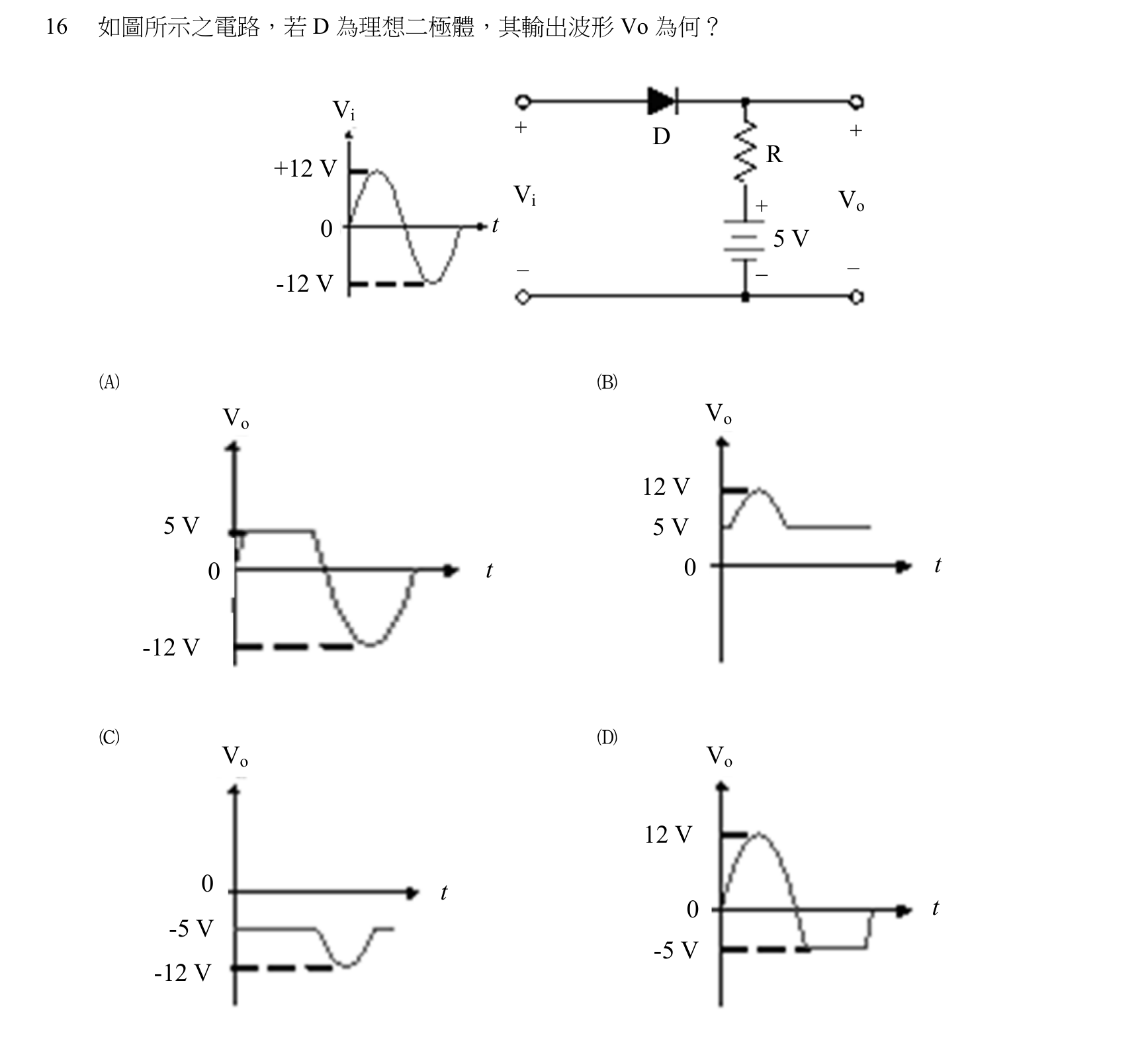

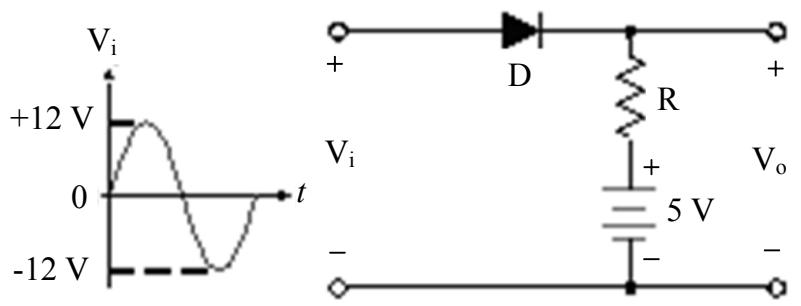

如圖所示之電路，若 D 為理想二極體，其輸出波形 Vo 為何？
1 / 5A（見題目圖）
B（見題目圖）正確答案
C（見題目圖）
D（見題目圖）
B正確答案
理想二極體串聯電阻與5V電池，Vi>5V時D導通Vo=Vi，Vi<5V時D截止Vo=5V，輸出為正弦波頂部加5V平台。
為什麼答案是 B
Vi>5V時D導通，Vo=Vi（正弦波頂部從5V到12V）；Vi<5V時D截止，無電流流過R，Vo=5V電池電壓。波形為5V平台夾著正弦波頂部，完全符合。
載入中…
完整詳解
Pro · 無限重點 理想二極體串聯電阻與5V電池，Vi>5V時D導通Vo=Vi，Vi<5V時D截止Vo=5V，輸出為正弦波頂部加5V平台。
看電池極性：5V正極朝上，D截止時Vo=5V；D導通時Vo=Vi。找『5V平台+正弦波頂部』的圖即B。
逐選項分析
A✕
此圖顯示Vo在5V平台後下降到-12V，表示D截止時Vo跟隨負半週，但實際D截止時無電流流過R，Vo應維持5V而非跟隨Vi負值。
B✓ 正確
Vi>5V時D導通，Vo=Vi（正弦波頂部從5V到12V）；Vi<5V時D截止，無電流流過R，Vo=5V電池電壓。波形為5V平台夾著正弦波頂部，完全符合。
C✕
此圖顯示Vo在-5V平台，但電池是+5V正極朝上，D截止時Vo應為+5V而非-5V，極性判斷錯誤。
D✕
此圖顯示Vo跟隨整個正半週到12V後下降到-5V平台，這是D導通時Vo=Vi但截止時Vo=-5V的錯誤組合，電池極性與導通條件皆誤。
理想二極體串聯電池電路分析
| 條件 | D狀態 | 電流 | Vo輸出 |
|---|
| Vi > 5V | 導通 | I=(Vi-5)/R | Vo = Vi |
| Vi < 5V | 截止 | I = 0 | Vo = 5V |
考生常誤以為D截止時Vo=0或跟隨Vi負值，實際上D截止時迴路無電流，電阻R無壓降，Vo直接等於電池電壓5V。
