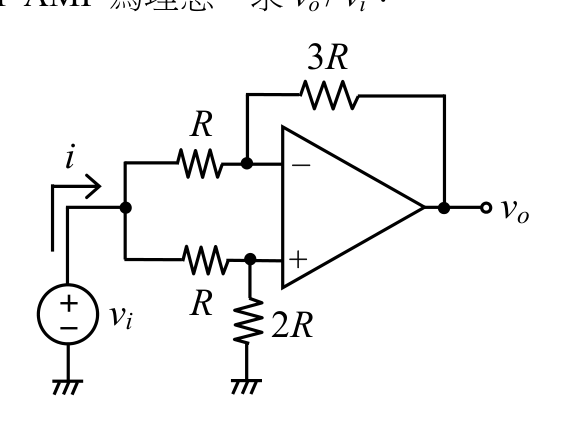

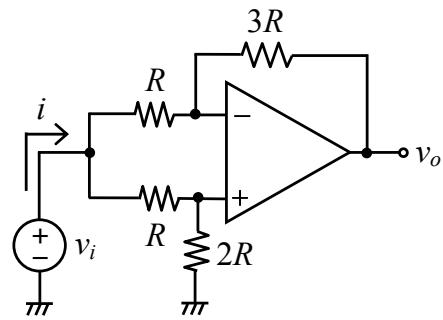

如圖所示之電路，OP AMP 為理想。求 ：
A
B正確答案
C
D
答案與詳解
為什麼答案是 B
正確解：v+ = 2vi/3（由R與2R分壓），虛短路v⁻ = 2vi/3，KCL於反相端：(vi - 2vi/3)/R = (2vi/3 - vo)/3R → vi/3R = (2vi/3 - vo)/3R → vi = 2vi/3 - vo → vo = -vi/3，故 vo/vi = -1/3
考點：增益計算失誤考點：差動OP AMP增益考點：純反相放大誤用考點：回授倒置錯誤
