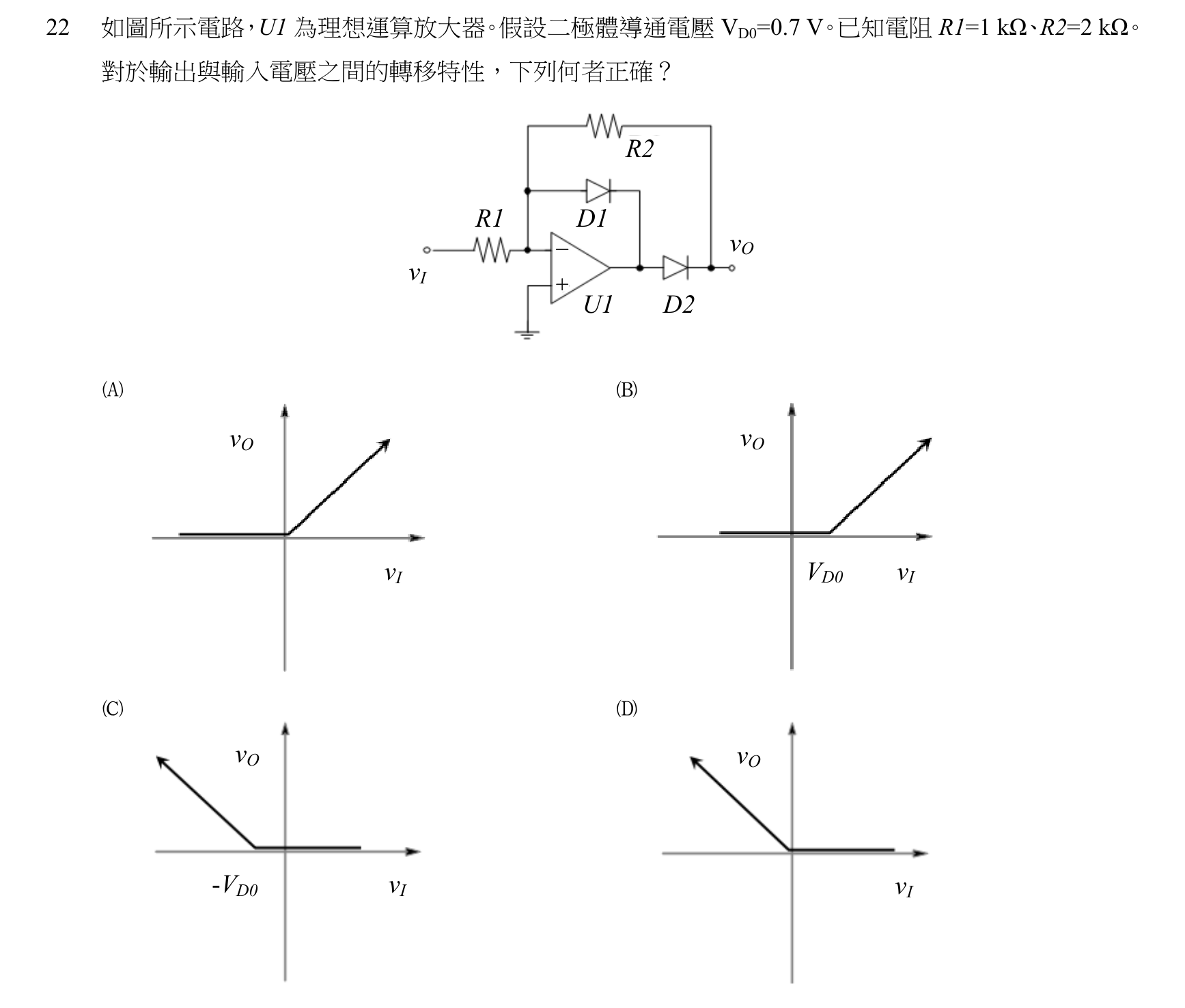

如圖所示電路，U1 為理想運算放大器。假設二極體導通電壓VD0=0.7 V。已知電阻R1=1 kΩ、R2=2 kΩ。對於輸出與輸入電壓之間的轉移特性，下列何者正確？
A（見題目圖）
B（見題目圖）
C（見題目圖）
D（見題目圖）正確答案
答案與詳解
為什麼答案是 D
當 vI < 0 時，OPA 輸出正電壓使 D2 導通，電路成為反相放大器，vO = -(R2/R1)vI > 0；當 vI > 0 時，D2 截止，vO = 0。轉折點在 0V，此圖完全符合。
考點：電路極性判斷考點：精密整流特性考點：反相精密半波整流
