鐵路人員考試高員三級-電子工程電子學大意106 年第 29 題單選題

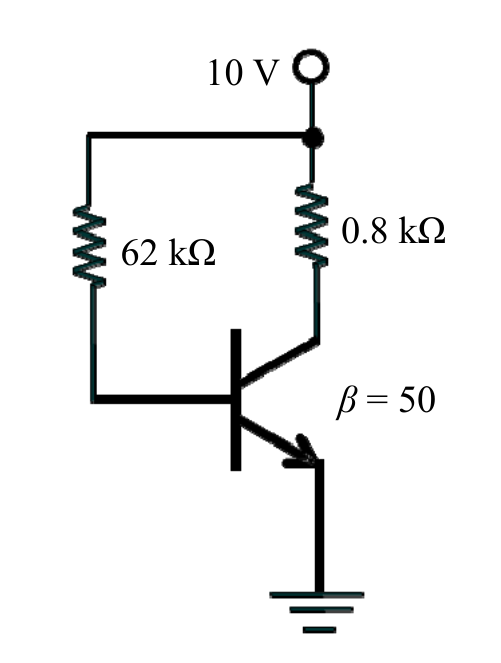

固定偏壓電路中電晶體基-射極導通時所跨定壓降為 V，求該電晶體的輸出直流電壓 約為多少？

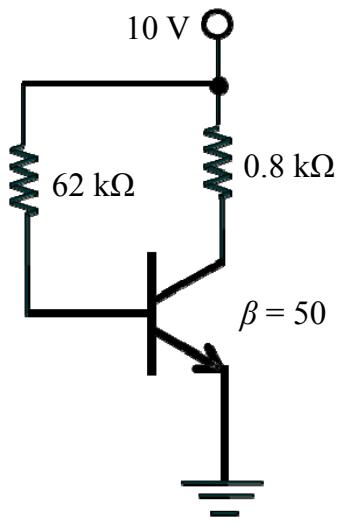

題目圖片
A8 V
B6 V
C5 V
D4 V正確答案
答案與詳解
D
正確答案
先求基極電流IB，再乘上β得集極電流IC，最後用克希荷夫電壓定律求出VCEQ。

為什麼答案是 D

VCEQ = VCC - IC×RC = 10V - 6V = 4V，計算正確。
