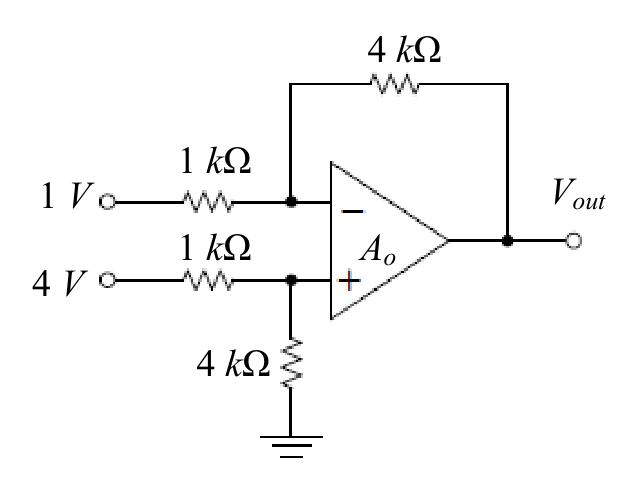

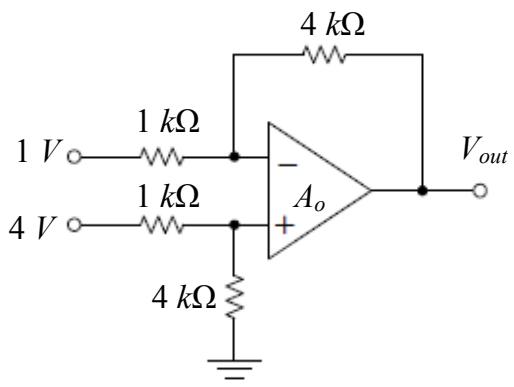

如圖所示之電路，運算放大器為理想，求此電路之輸出電壓值為何？
A8 V
B10 V
C12 V正確答案
D14 V
答案與詳解
為什麼答案是 C
正端：4V經1kΩ與4kΩ分壓，V+=4×4/(1+4)=3.2V；虛短路V−=3.2V；KCL：(1−3.2)/1k=(3.2−Vout)/4k，解得Vout=3.2+4×2.2=3.2+8.8=12V，正確。
考點：計算錯誤考點：增益混淆陷阱考點：差動放大器分析
