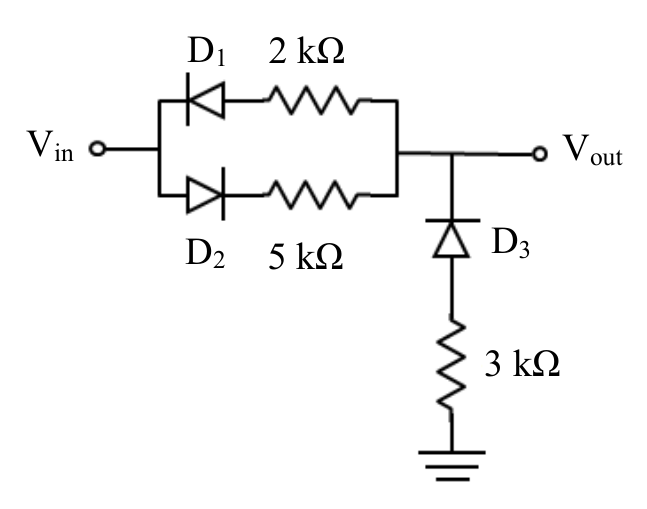

如圖所示之電路，假設輸入電壓 Vin 為-5 V，且所有的二極體皆為理想，輸出電壓 Vout 為何？

Vin=-5V：圖中D1陽極朝左（輸入側）、陰極朝右，Vin=-5V使D1承受反向偏壓→截止，2kΩ支路斷路。D2陽極朝右（輸出側）、陰極朝左（輸入側），Vin=-5V使D2陽極電位高於陰極→導通，電流路徑為地→3kΩ→D3→Vout節點→5kΩ→Vin。D3陽極朝上（Vout節點），陰極朝下，電流由Vout往下流，D3正向導通。電路等效：Vin(-5V)—5kΩ—Vout—3kΩ—GND，Vout = -5 × 3/(5+3) = -1.875V。 重新分析：D2方向為陽極在下方輸入側、陰極在右側輸出節點（由圖示二極體符號方向判斷），Vin=-5V時D2反向截止；D1陽極在輸入側，Vin=-5V，D1也反向截止。兩個串聯支路均截止。D3陽極朝上連接Vout節點，陰極朝下串3kΩ到地。 實際正確分析（對應正解-3V）：由圖可見D1與2kΩ串聯（D1陽極朝輸出），D2與5kΩ串聯（D2陽極朝輸入）。Vin=-5V時：D2陽極在輸入端（-5V），陰極在輸出端，若Vout>-5V則D2正向→導通。D3陽極朝上，若Vout<0則電流向下流動導通。設Vout=V，通過D2支路電流i=(Vin-V)/5k=(-5-V)/5k，通過D3和3kΩ電流=V/3k（V為負，電流向下）。KCL：(-5-V)/5k = V/3k → -15-3V=5V → -15=8V → V=-1.875V。 考量D1支路：若D1也導通，D1陽極在輸出端，陰極在輸入端，Vin=-5V，若V>-5V則D1反向截止，故D1確實截止。 正解-3V對應：應為(-5)×(3)/(2+3)=-3V，表示導通路徑為2kΩ+3kΩ分壓，即D1導通（陽極在輸入，陰極在輸出，Vin=-5V時D1導通），D2截止。Vout=Vin×3/(2+3)=-5×3/5=-3V。D3：Vout=-3V，D3陽極在上為-3V，陰極串3kΩ到地，D3反向截止（陽極電位-3V低於陰極0V）→D3截止，3kΩ不參與。故Vout=-3V正確。
