初考-電子工程電子學大意111 年第 21 題單選題

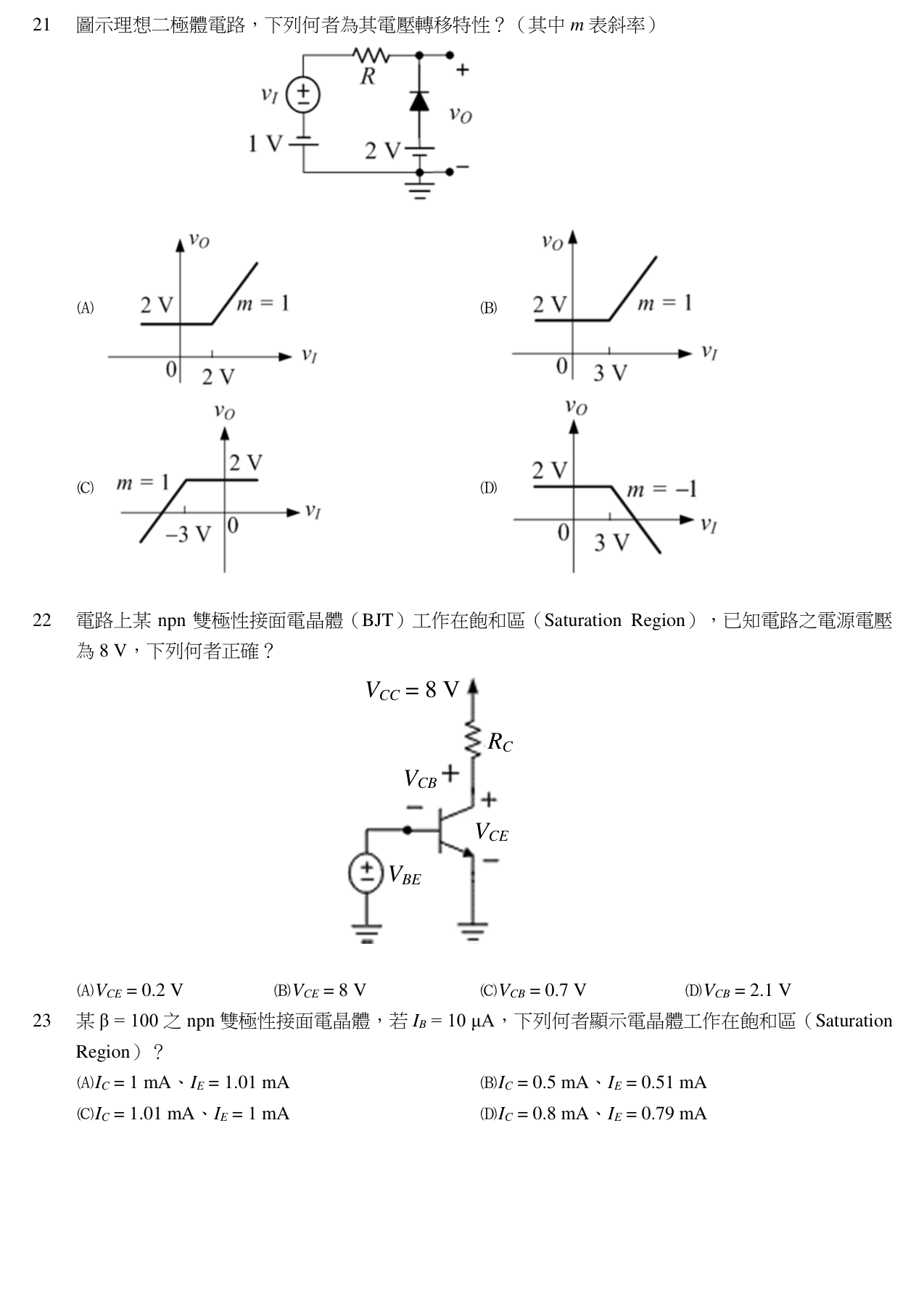

圖示理想二極體電路，下列何者為其電壓轉移特性？（其中 m 表斜率）
B正確答案
理想二極體電路的電壓轉移特性需判斷二極體導通/截止條件，決定輸出隨輸入變化的斜率。
為什麼答案是 B
正確呈現理想二極體在導通與截止兩區的輸出關係，轉折點與斜率 m 符合電路分析結果。
載入中…
完整詳解
Pro · 無限重點 理想二極體電路的電壓轉移特性需判斷二極體導通/截止條件，決定輸出隨輸入變化的斜率。
先找臨界電壓（二極體剛導通點），再判斷導通/截止時輸出公式，畫出分段線。
逐選項分析
A✕
斜率或轉折點與題目電路不符，未正確反映二極體導通區與截止區的切換。
B✓ 正確
正確呈現理想二極體在導通與截止兩區的輸出關係，轉折點與斜率 m 符合電路分析結果。
C✕ 陷阱
斜率方向或轉折點相反，常見陷阱是把二極體方向判斷錯，導致導通區與截止區顛倒。
D✕
輸出電壓範圍或斜率與電路不符，未正確反映理想二極體 Von=0 的特性。
理想二極體分析三步驟
| 步驟 | 動作 | 判斷依據 | 結果 |
|---|
| 1 | 假設導通/截止 | 依輸入 Vi 範圍 | 列出兩種情況 |
| 2 | 求臨界 Vi | 二極體 VD=0、ID=0 | 找轉折點 |
| 3 | 寫 Vo 方程 | KVL 分析 | 得斜率 m 與截距 |
理想二極體電路的轉移特性分三步走:先標陽極陰極確定導通方向,再算臨界輸入電壓(通常由分壓或偏壓決定),最後分段寫輸出公式。多數人栽在「導通條件判斷反了」,例如以為輸入正就導通,卻沒注意到陰極接有偏壓使臨界點右移;或把截止區誤當線性區,讓斜率畫成非零。記住:導通時輸出跟著輸入走(斜率非零),截止時輸出被電阻分壓鎖死(水平線),邊界就是讓二極體兩端電壓剛好為零的那個輸入值。
