初考-電子工程電子學大意111 年第 33 題單選題

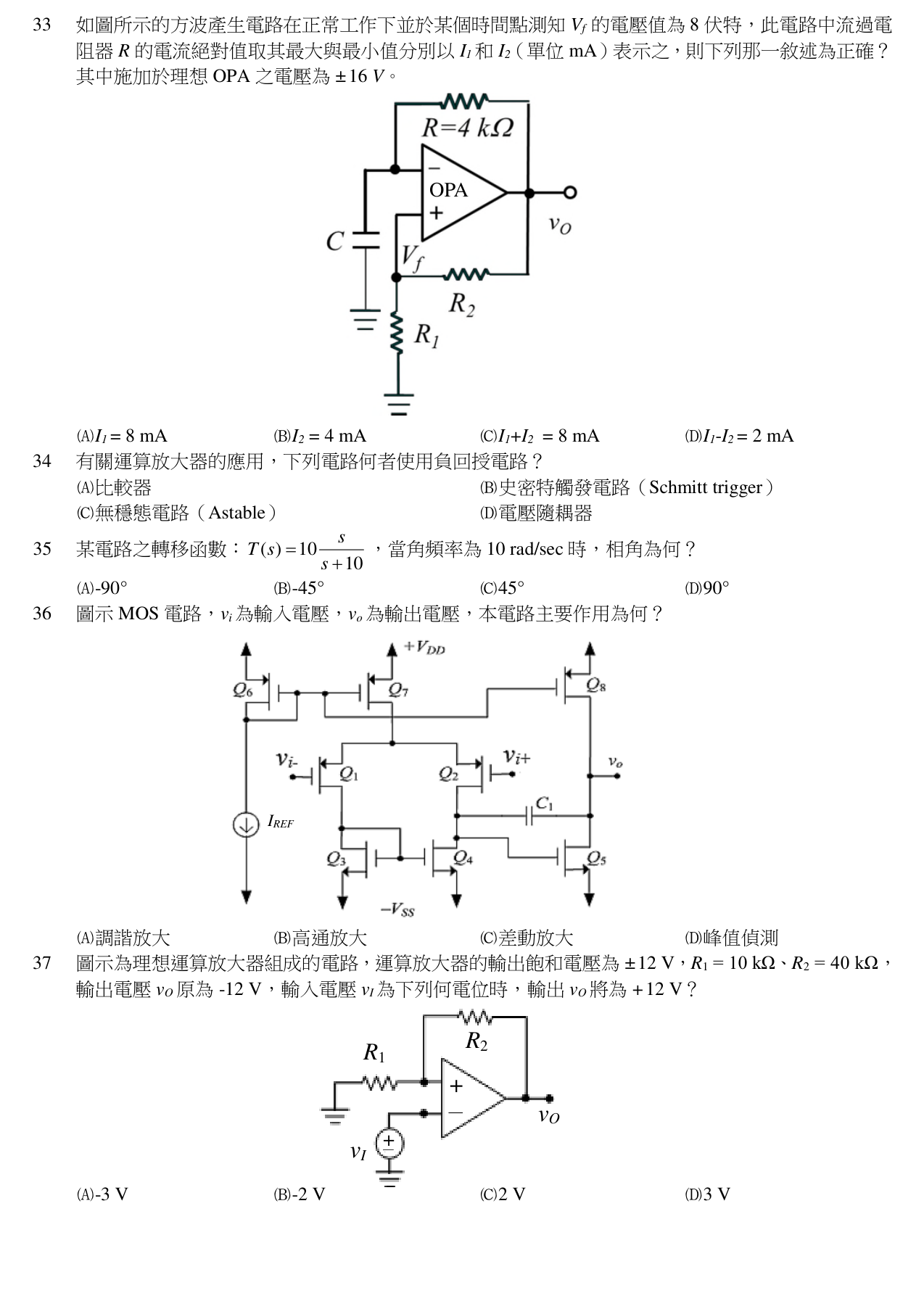

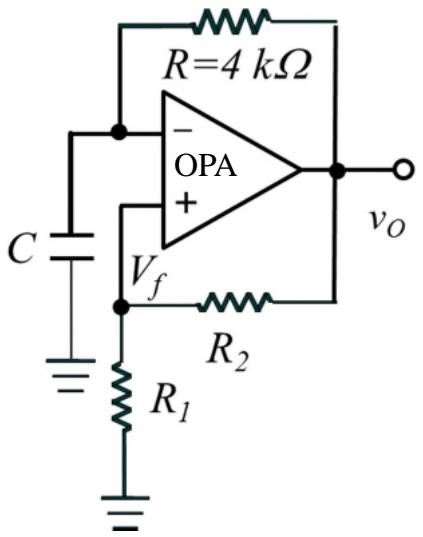

如圖所示的方波產生電路在正常工作下並於某個時間點測知 $V_{f}$ 的電壓值為 8 伏特，此電路中流過電阻器 $R$ 的電流絕對值取其最大與最小值分別以 $I_{1}$ 和 $I_{2}$ （單位 mA）表示之，則下列那一敘述為正確？其中施加於理想 OPA 之電壓為 $\pm 16$ V。

I_{1}

= 8 mA

I_{2}

= 4 mA

I_{1} + I_{2}

= 8 mA正確答案

I_{1} - I_{2}

= 2 mA

答案與詳解

正確答案

方波產生器中,R兩端電壓為Vo−Vf,Vo在±16V切換,Vf=8V時I最大、Vf=−8V時(對稱)I最小,需R=3kΩ等資訊推得I1+I2=8mA。

正確。I1+I2=6+2=8 mA,等於 2Vo/R=32/4k=8 mA。
