初考-電子工程電子學大意113 年第 39 題單選題

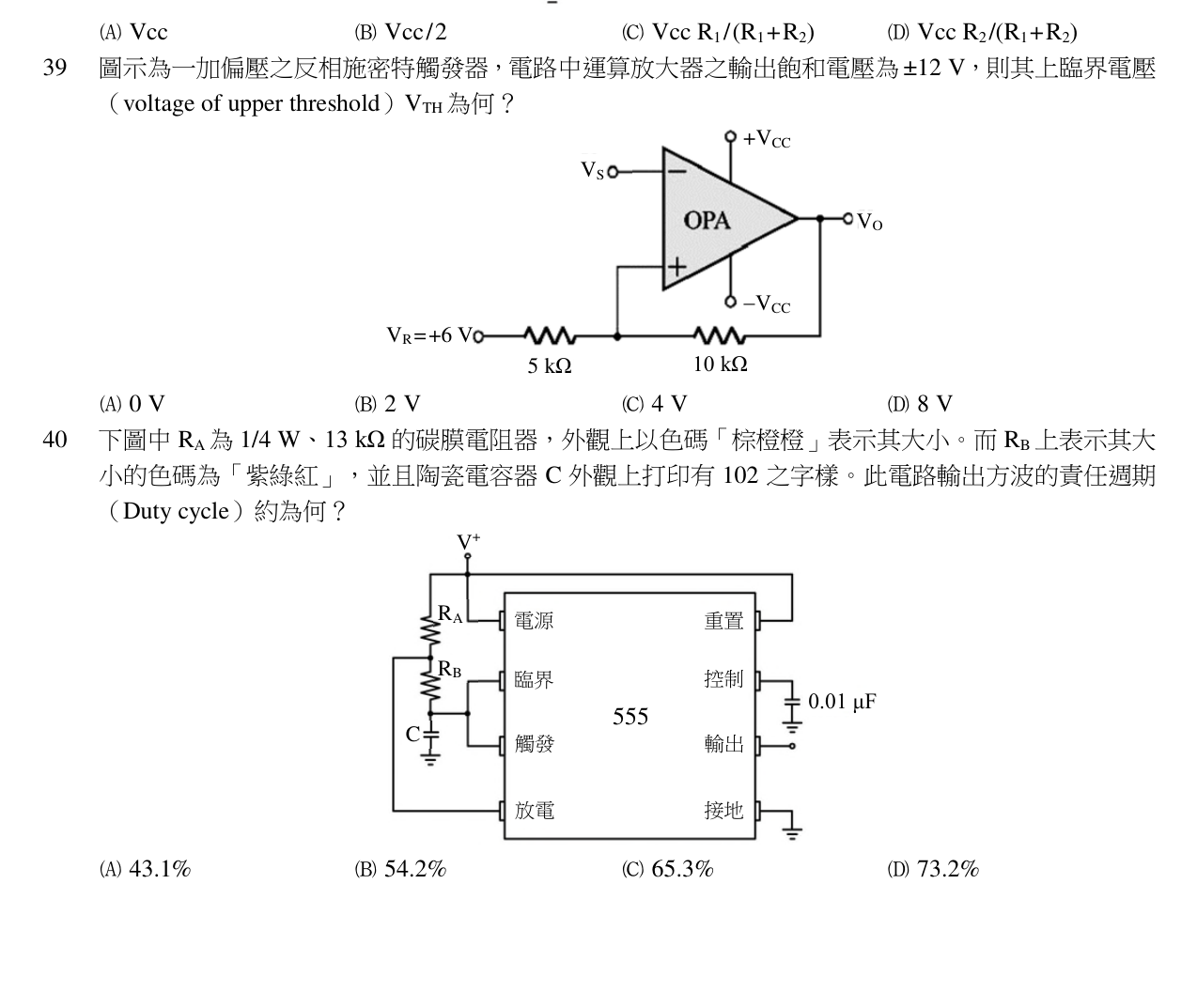

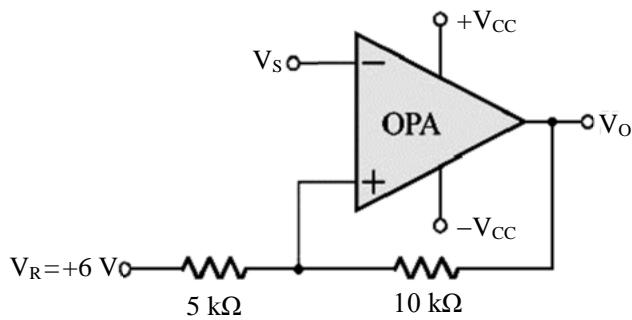

圖示為一加偏壓之反相施密特觸發器，電路中運算放大器之輸出飽和電壓為 ±12 V，則其上臨界電壓（voltage of upper threshold）VTH 為何？

題目附圖

A0 V

B2 V

C4 V

D8 V正確答案

答案與詳解

D

正確答案

V+ 由 V_R=+6V 與 V_O 經 5kΩ/10kΩ 分壓決定，當 V_O=+12V 時的 V+ 即為上臨界電壓，計算得 8V。
