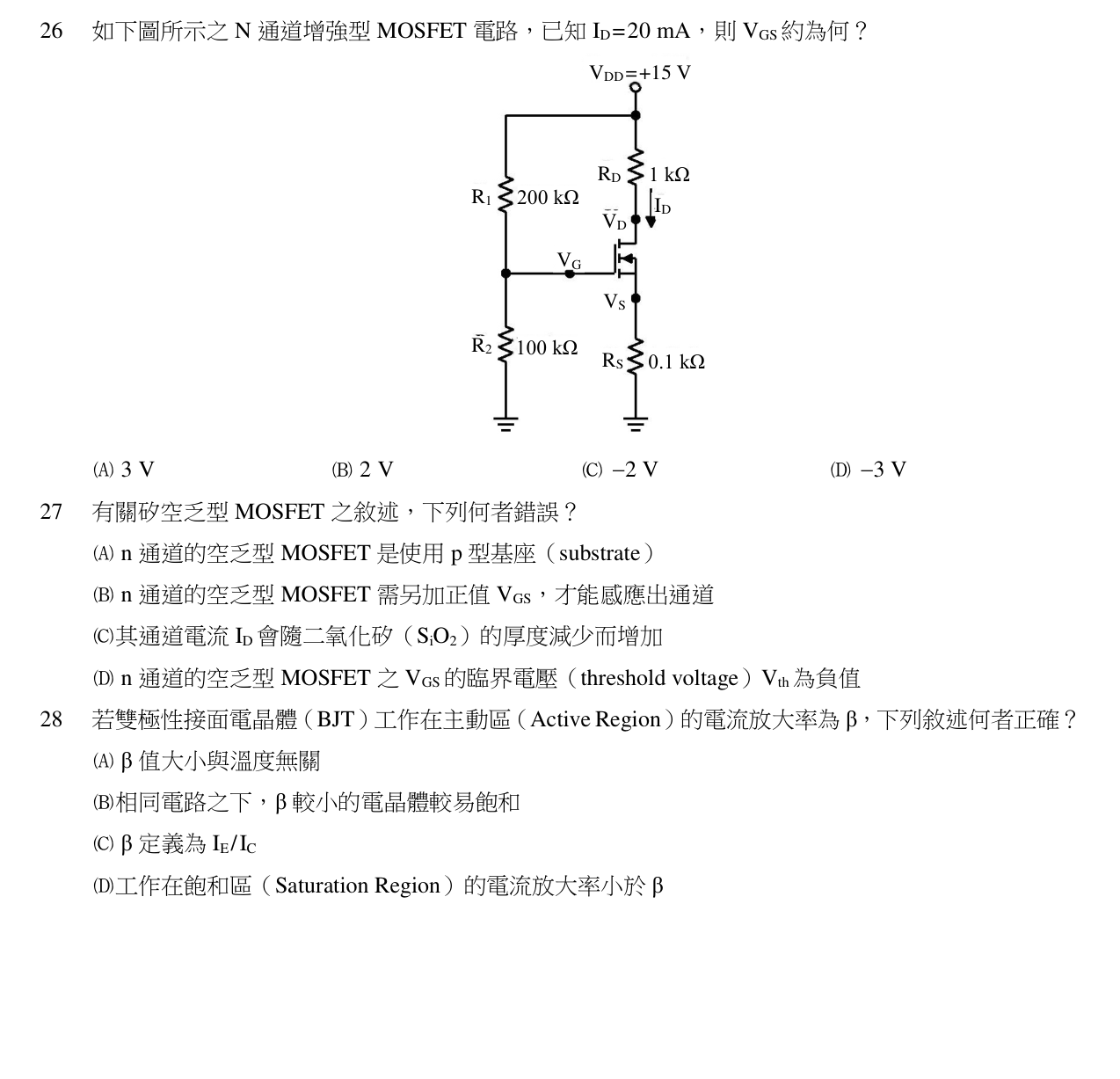

如下圖所示之 N 通道增強型 MOSFET 電路，已知 ID=20 mA ，則 VGS 約為何？
A3 V正確答案
B2 V
C-2 V
D-3 V
答案與詳解
為什麼答案是 A
根據電路圖，閘極電壓 VG 由 R1 和 R2 分壓決定：VG = 15V × (100kΩ / 300kΩ) = 5V。源極電壓 VS = ID × RS = 20mA × 0.1kΩ = 2V。因此，閘源極電壓 VGS = VG - VS = 5V - 2V = 3V。
載入中…
根據電路圖，閘極電壓 VG 由 R1 和 R2 分壓決定：VG = 15V × (100kΩ / 300kΩ) = 5V。源極電壓 VS = ID × RS = 20mA × 0.1kΩ = 2V。因此，閘源極電壓 VGS = VG - VS = 5V - 2V = 3V。
