初考-電子工程電子學大意113 年第 24 題單選題

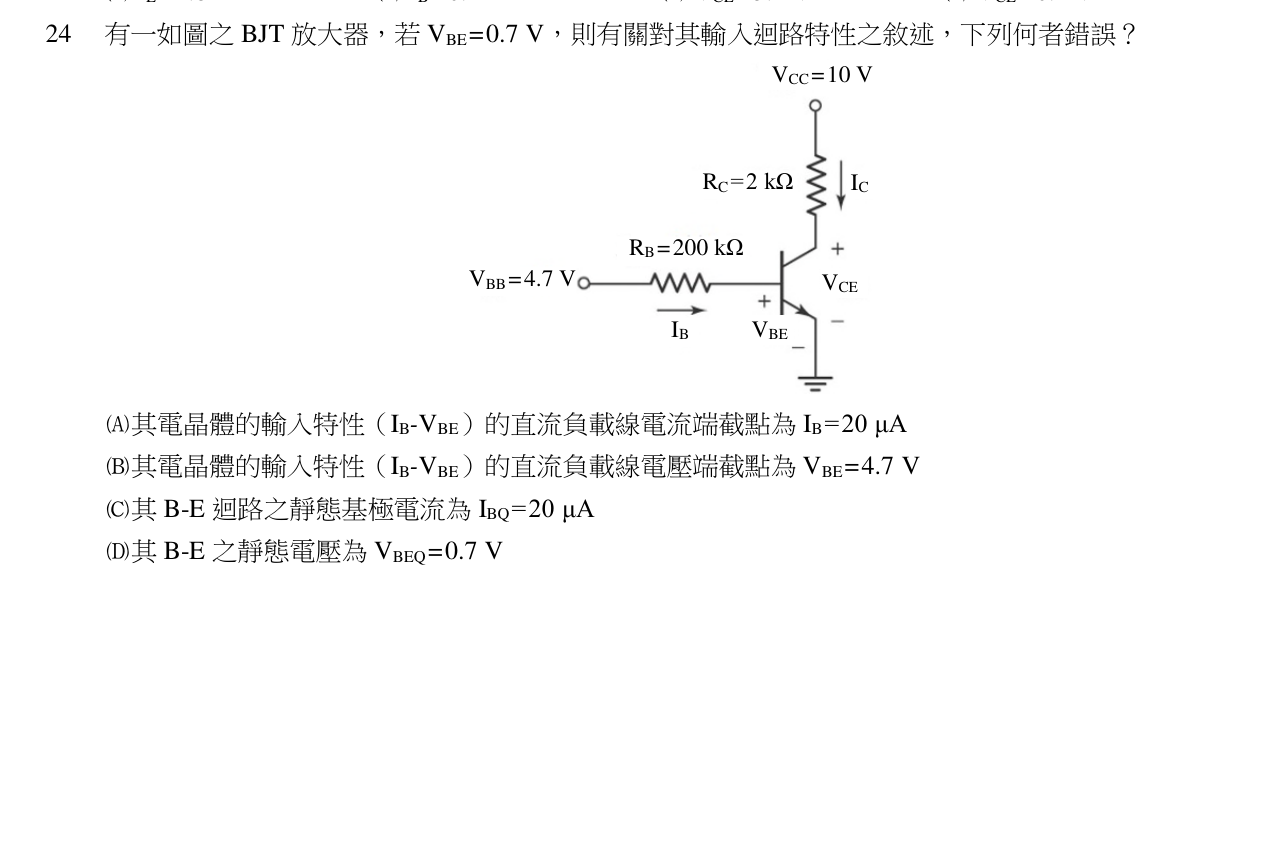

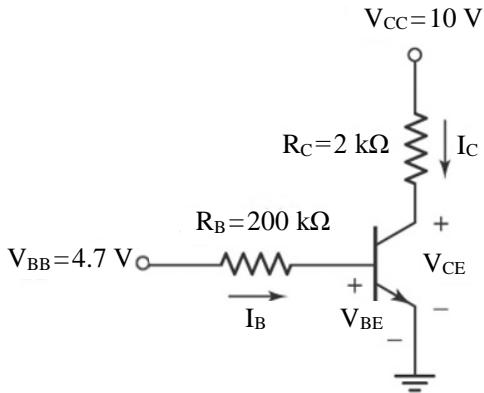

有一如圖之 BJT 放大器，若 VBE=0.7 V ，則有關對其輸入迴路特性之敘述，下列何者錯誤？

題目附圖
A其電晶體的輸入特性（IB-VBE）的直流負載線電流端截點為 IB=20 μA正確答案
B其電晶體的輸入特性（IB-VBE）的直流負載線電壓端截點為 VBE=4.7 V
C其 B-E 迴路之靜態基極電流為 IBQ=20 μA
D其 B-E 之靜態電壓為 VBEQ=0.7 V
答案與詳解
A
正確答案
輸入迴路 KVL: \(V_{BB}=I_B R_B+V_{BE}\)，電流軸截點應為 \(I_B=V_{BB}/R_B=23.5\,\mu A\)，故(A)錯誤。
