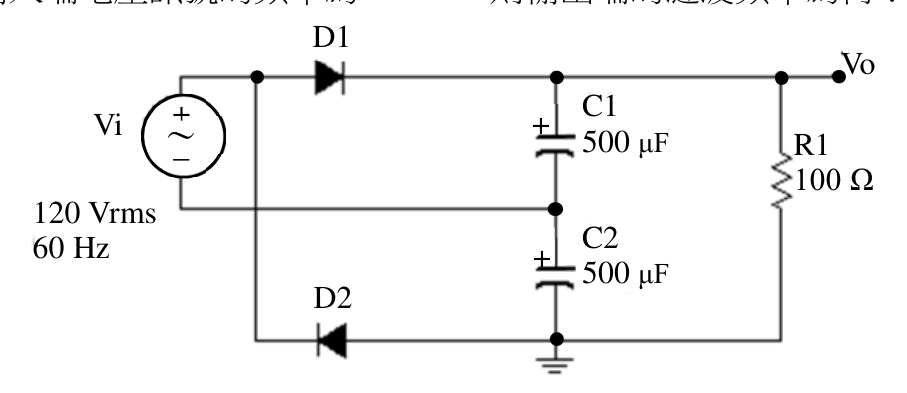

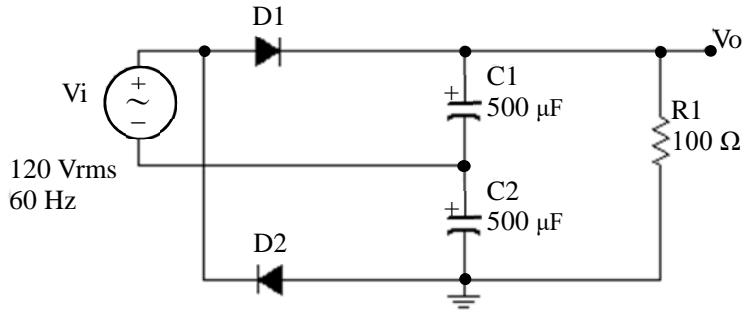

圖為倍壓器電路，輸入端電壓訊號的頻率為 60 Hz，則輸出端的漣波頻率為何？
A120 Hz正確答案
B60 Hz
C180 Hz
D90 Hz
答案與詳解
逐選項解析
A120 Hz全波倍壓器✓ 正確
圖中電路為全波倍壓器。在交流輸入的正半週，D1 導通對 C1 充電；負半週時，D2 導通對 C2 充電。因為在一個完整週期內電容共充電兩次，輸出端的漣波頻率為輸入頻率的兩倍，即 60 Hz × 2 = 120 Hz。
B60 Hz半波倍壓器✕ 易錯陷阱
60 Hz 是輸入頻率。如果是「半波倍壓器」或「半波整流電路」，漣波頻率才會等於輸入頻率。
C180 Hz✕ 錯誤
D90 Hz✕ 錯誤
