電子學大意110 年第 40 題單選題

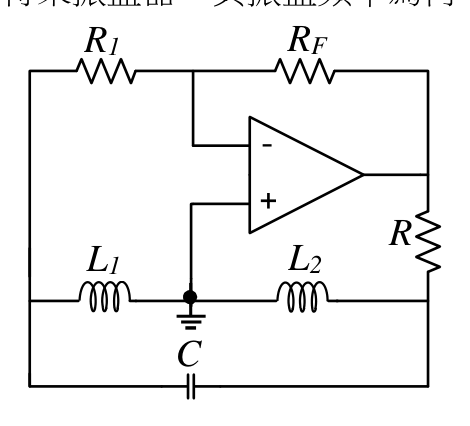

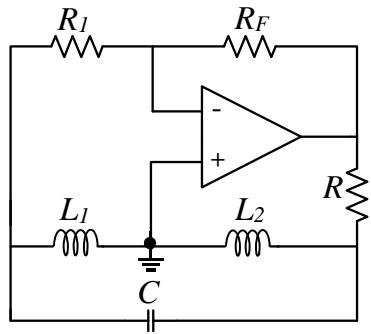

如圖由理想運算放大器所組成之哈特萊振盪器，其振盪頻率為何？

題目圖片

A

f = \frac{1}{2 π ( L _{1} + L _{2} ) C}

B

f = \frac{1}{2 π L _{1} L _{2} C}

C

f = \frac{1}{2 ( L _{1} + L _{2} ) C}

正確答案

D

f = \frac{1}{2 L _{1} L _{2} C}

答案與詳解

C

正確答案

哈特萊振盪器由兩個電感與一個電容組成，其振盪頻率取決於 LC 諧振，等效電感為兩電感之和。

為什麼答案是 C

完全符合哈特萊振盪器的諧振頻率公式。等效電感 Leq = L1 + L2，代入 f = 1 / (2π√(Leq C)) 即為正解。
