鐵路人員考試高員三級-電子工程國安五等考試-電子組

電子學大意110 年第 3 題單選題

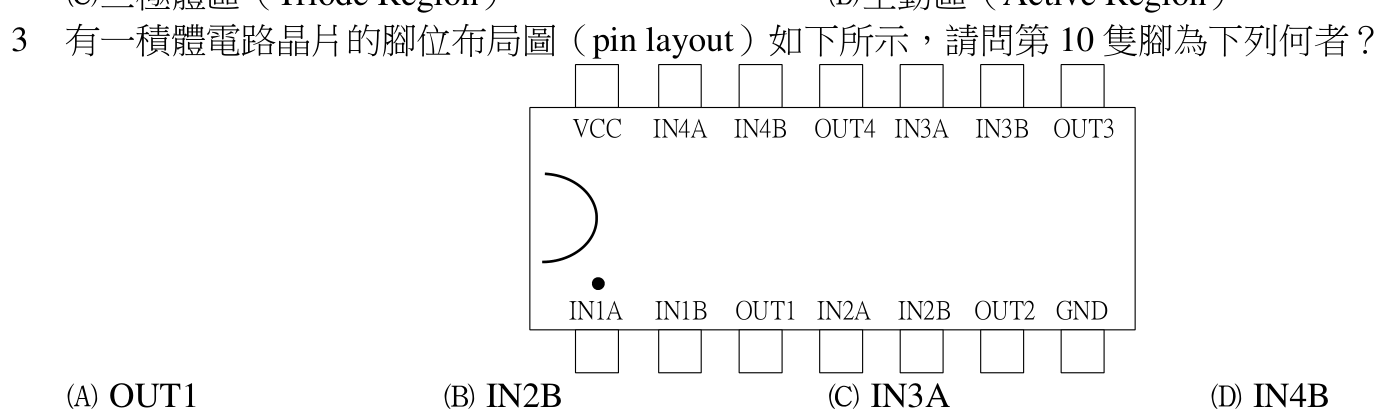

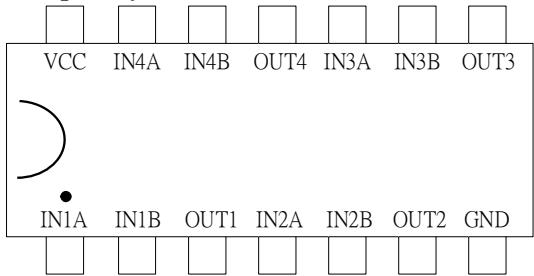

有一積體電路晶片的腳位布局圖（pin layout）如下所示，請問第 10 隻腳為下列何者？VCC IN4A IN4B OUT4 IN3A IN3B OUT3 IN1A IN1B OUT1 IN2A IN2B OUT2 GND

題目圖片

AOUT1

BIN2B

CIN3A正確答案

DIN4B

答案與詳解

C

正確答案

IC 腳位編號規則：從缺口或圓點標示處開始，逆時針方向依序編號。

為什麼答案是 C

下排編號為 1~7，上排由右至左編號為 8~14。IN3A 位於上排右起第 3 個位置，即為第 10 腳。
