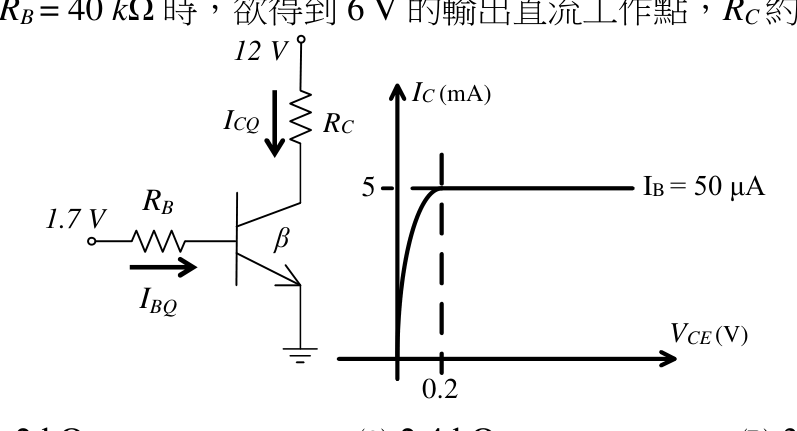

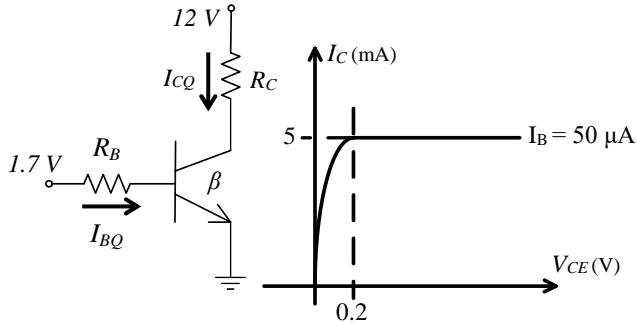

如圖所示為一共射極放大電路及其電晶體的部分輸出特性，基-射極接面（BEJ）於導通時因壓降變化不大而視為常數 = 0.7 V，RB = 40 kΩ 時，欲得到 6 V 的輸出直流工作點，RC 約多少？

【110 警察鐵路】電子學大意第27題：如圖所示為一共射極放大電路及其電晶體的部分輸… 答案與詳解

C

正確答案

共射極電路直流工作點分析：先由基極迴路求IBQ，再由特性曲線定ICQ，最後用KVL求RC。

為什麼答案是 C

步驟①：IBQ=(VIN-VBE)/RB=(1.7-0.7)/40k=1/40k=25μA。步驟②：由圖讀出IB=50μA時IC=5mA，故β=5mA/50μA=100。步驟③：ICQ=β×IBQ=100×25μA=2.5mA。步驟④：KVL: VCC=ICQ×RC+VCE → RC=(12-6)/2.5m=6/2.5m=2.4kΩ。

考點：KVL直流分析考點：β放大倍數計算考點：共射極直流偏壓考點：KVL直流驗證
