警察鐵路電子學大意111 年第 29 題單選題

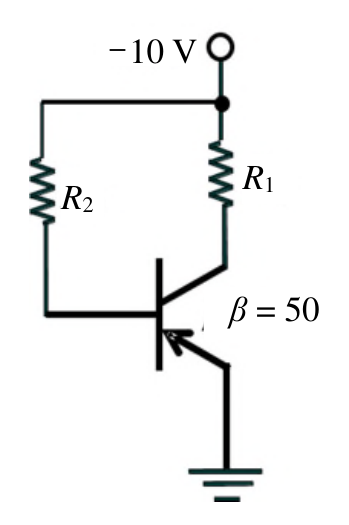

圖示電晶體放大器之固定偏壓電路中， $V_{E C Q} = 2$ V。若要將 $V_{E C Q}$ 改成 $6$ V，電晶體之 $β$ 值應改為多少？（電晶體其他特性參數不變。）

題目附圖

A150

B100

C40

D25正確答案

答案與詳解

D

正確答案

固定偏壓電路中基極電流不變，集極電流與 β 成正比，利用電阻壓降比例即可求出新的 β 值。

為什麼答案是 D

正確。 $I_{C}$ 與電阻 $R_{1}$ 上的壓降 $(10 - V_{E C})$ 成正比。壓降由 8V 降為 4V，電流減半，因 $I_{B}$ 固定，故 $β$ 減半為 25。

考點：比例誤用考點：計算錯誤考點：固定偏壓特性
