警察鐵路電子學大意105 年第 25 題單選題

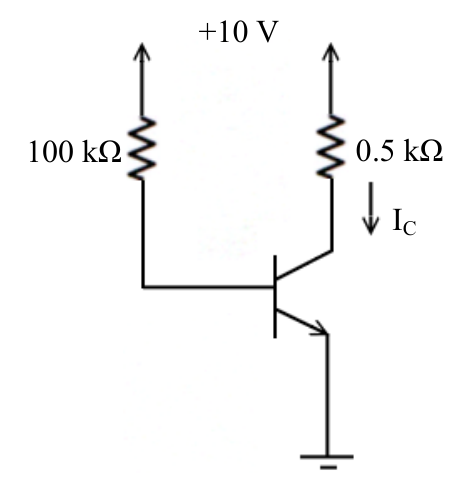

如圖電路，設電晶體的 $β = 100$ ， $V_{B E} = 0.7 V$ ，則 $I_{C}$ 電流約為：

19.6 mA

9.3 mA

正確答案

0.1 mA

0 mA

答案與詳解

正確答案

NPN BJT固定偏壓電路，基極電阻100kΩ接+10V，集極電阻0.5kΩ，β=100，VBE=0.7V，求IC≈9.3mA

正確解法：IB=(VCC-VBE)/RB=(10-0.7)/100k=9.3/100k=93μA，IC=β×IB=100×93μA=9.3mA

考點：固定偏壓計算錯誤考點：BJT固定偏壓正解考點：IB與IC混淆考點：BJT截止誤判
