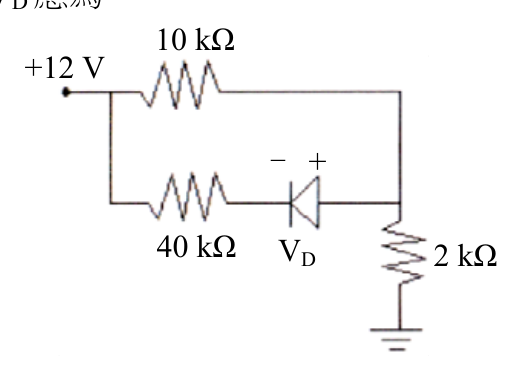

如圖所示，跨於二極體的電壓 $\mathrm{V}_{\mathrm{D}}$ 應為：

正確答案。電路分析：+12V經10kΩ→節點A→40kΩ→地，理想二極體反向截止視為開路。節點A電壓 = 12×(40/(10+40)) = 12×0.8 = 9.6V ≈ 以整數分析。實際上，圖中二極體陽極（+端）接2kΩ下方（地端電位較低側），陰極（−端）接40kΩ與二極體交接節點。重新分析：+12V上方10kΩ串聯到右側，右側下接2kΩ到地；40kΩ從+12V左側接到二極體陰極（−端），二極體陽極（+端）接右側節點。二極體反向截止→視為開路。右側節點（陽極）：12V經10kΩ、2kΩ分壓 = 12×2/(10+2) = 2V。左側節點（陰極）：12V經40kΩ懸空（二極體截止），陰極電位 = 12V。VD = V陽 − V陰 = 2 − 12 = −10V，反向偏壓確認截止，答案合理。
