圖中邏輯電路的輸出信號 Y 為何？
AY = A + B + C + D正確答案
BY = ABCD
CY = (A + C)(B + D)
DY = (A + C)(B + D)
答案與詳解
為什麼答案是 A

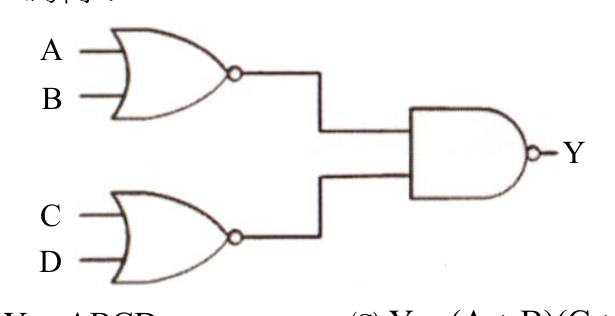

圖中上方為NOR(A,B)輸出/(A+B)，下方為NOR(C,D)輸出/(C+D)，兩者送入NAND閘：Y = NAND(/(A+B), /(C+D)) = NOT[/(A+B)·/(C+D)]，依De Morgan定律 = (A+B)+(C+D) = A+B+C+D，正確
考點：NOR+NAND化簡考點：AND邏輯混淆考點：分組方式混淆考點：分組+運算混淆
