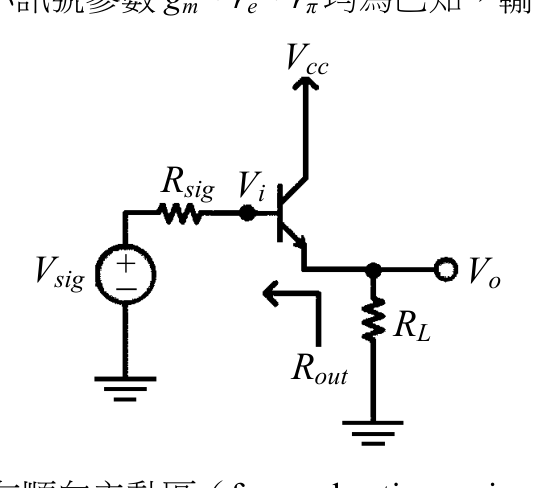

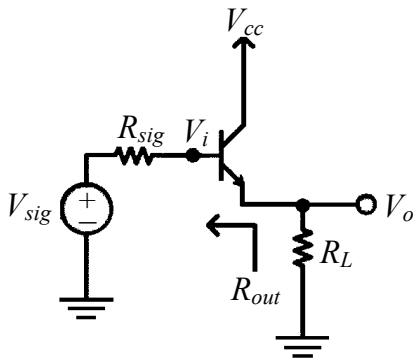

如圖的共集極（common collector）（CC）放大器（其偏壓電路未繪示），設電晶體工作於順向主動區（forward active region），其小訊號參數 $g_m$ 、 $r_e$ 、 $r_\pi$ 均為已知，輸出電阻 $r_o \to \infty$ ，則此放大器之輸出電阻 $R_{out}$ （不含 $R_L$ ）為：

正確答案為 C。CC放大器（射極隨耦器）輸出電阻為基極側電阻除以(β+1)，公式為(rπ+Rsig)/(β+1)。

【104 原住民族五等考試-電子工程】電子學大意第29題：如圖的共集極（common collecto… 答案與詳解

C

正確答案

CC放大器（射極隨耦器）輸出電阻為基極側電阻除以(β+1)，公式為(rπ+Rsig)/(β+1)。

CC放大器從射極看入的輸出電阻，需將基極回路阻抗(rπ+Rsig)折射至射極，除以(β+1)，即Rout=(rπ+Rsig)/(β+1)，完全符合小訊號模型推導結果。
