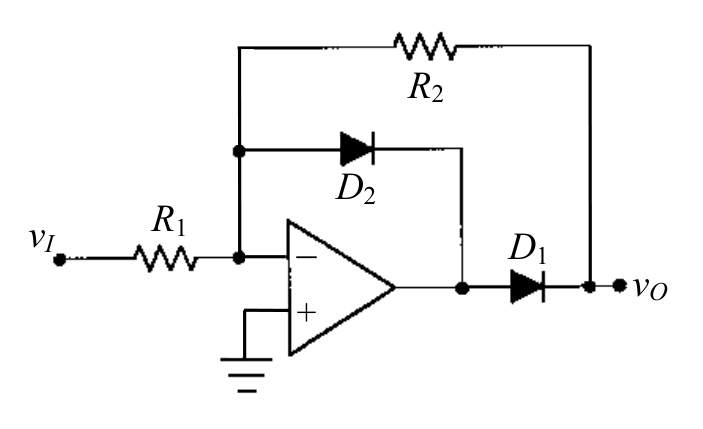

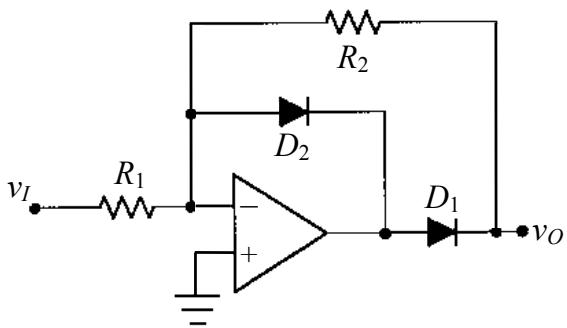

圖示理想運算放大器電路，vI 為輸入電壓，vO 為輸出電壓，本電路為：
A整流電路正確答案
B箝位電路
C濾波電路
D倍壓電路
答案與詳解
為什麼答案是 A
電路為精密半波整流器：vI>0時OPA輸出正電壓，D1導通，D2截止，vO=-(R2/R1)vI；vI<0時OPA輸出負電壓，D2導通做箝位，D1截止，vO=0。此拓撲利用OPA開迴路增益補償二極體0.7V壓降，實現理想整流功能。
考點：精密整流電路考點：箝位vs整流混淆考點：濾波電路辨別考點：倍壓電路辨別
