技師電子學大意104 年第 10 題單選題

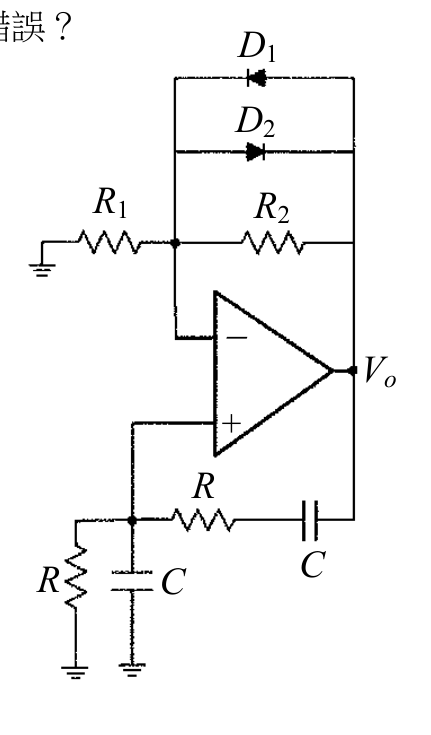

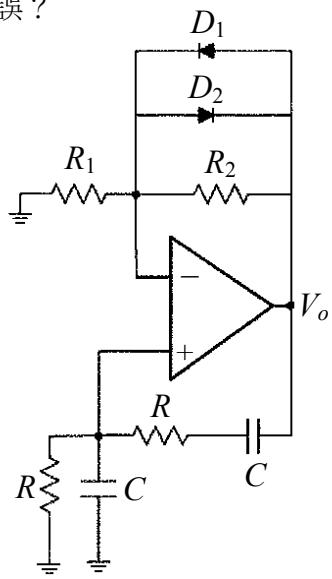

關於圖中含理想運算放大器之振盪器，下列何者錯誤？

A本電路為橋式（Wien Bridge）振盪器

B振盪頻率等於

\frac{1}{2 π R C}

R_{2} / R_{1} = 3

正確答案

V_{o}

振幅為 1.5 倍二極體導通電壓

答案與詳解

正確答案

Wien Bridge振盪器中，增益條件需Av=3，對應R2/R1=2（非3），選項C說R2/R1=3是錯誤的。

Wien Bridge起振條件要求同相放大器增益Av = 1 + R2/R1 = 3，因此R2/R1 = 2，選項說R2/R1 = 3是錯誤的，此為本題答案。

考點：Wien Bridge電路識別考點：振盪頻率公式考點：增益條件R2/R1=2考點：二極體振幅穩定
