原住民族五等考試-電子工程電子學大意104 年第 31 題單選題考點：齊納導通判斷考點：KCL電流分配

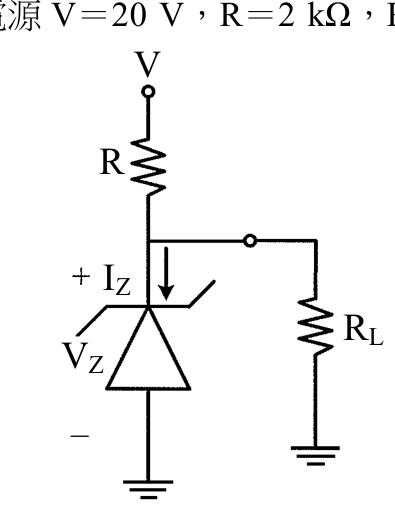

如圖電路中若齊納二極體的 $V_{Z} = 10 V$ ，電源 $V = 20 V$ ， $R = 2 k Ω$ ， $R_{L} = 5 k Ω$ ，則流過齊納二極體之電流 $I_{Z}$ 大約有多大？

題目圖片

A0

B

2

mA

C

3

mA正確答案

D

5

mA

答案與詳解

C

正確答案

齊納穩壓電路：先算負載電流，再用KCL求齊納電流，I_Z = I_R - I_L ≈ 3 mA

逐選項解析

A0齊納導通判斷✕ 易錯陷阱

I_Z=0只在齊納未導通時成立。本題V=20V遠超V_Z=10V，齊納確實導通，電流不為零。

B2 mAKCL電流分配✕ 易錯陷阱

2mA是負載電流I_L=V_Z/R_L=10/5k=2mA，誤將I_L當成I_Z，混淆KCL分支電流。

C3 mA✓ 正確

D5 mA✕ 易錯陷阱
