原住民族五等考試-電子工程電子學大意104 年第 12 題單選題

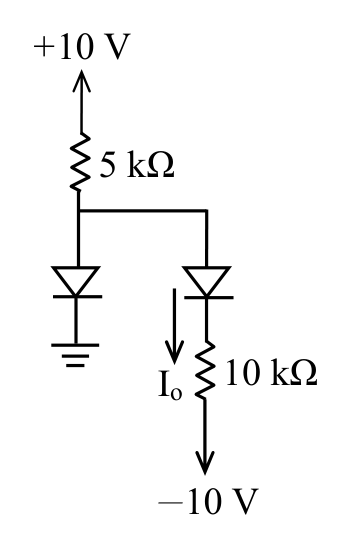

如圖的二極體電路，設各二極體為理想二極體，則電流 Io 為：
A0 mA
B1 mA正確答案
C1.33 mA
D2 mA
B正確答案
理想二極體電路分析：左側二極體導通接地，右側二極體導通，節點電壓為0V，Io由10kΩ決定，答案為1mA。
為什麼答案是 B
左側二極體（陰極接地）將中間節點箝位至0V；右側二極體正偏導通，10kΩ上端為0V，下端為−10V，Io=(0−(−10))/10kΩ=10/10000=1mA。
載入中…
完整詳解
Pro · 無限重點 理想二極體電路分析：左側二極體導通接地，右側二極體導通，節點電壓為0V，Io由10kΩ決定，答案為1mA。
左二極體陽極接節點、陰極接地→節點電壓被箝位在0V；右二極體正偏導通，10kΩ兩端電壓=0-(-10)=10V，Io=10V/10kΩ=1mA。
逐選項分析
A✕
若認為兩個二極體皆不導通則Io=0，但實際上右側二極體正偏導通，電流不為零。
B✓ 正確
左側二極體（陰極接地）將中間節點箝位至0V；右側二極體正偏導通，10kΩ上端為0V，下端為−10V，Io=(0−(−10))/10kΩ=10/10000=1mA。
C✕ 陷阱
1.33mA≈10V/7.5kΩ，易誤把5kΩ與10kΩ串並聯計算，但左側二極體導通後5kΩ電流流向地，不流入10kΩ支路。
D✕ 陷阱
2mA≈20V/10kΩ，誤以為10kΩ兩端電壓為+10V至−10V共20V，忽略左側二極體將節點箝位在0V的作用。
電路各支路分析（理想二極體）
| 支路 | 導通狀態 | 節點電壓 | 電流計算 |
|---|
| 左側二極體（陰極→地） | 正偏，導通 | 節點箝位=0V | 流向地，不計入Io |
| 5kΩ（+10V→節點） | 有電流流過 | 節點=0V | I=(10−0)/5k=2mA（流入節點） |
| 右側二極體+10kΩ（節點→−10V） | 正偏，導通 | 節點=0V | Io=(0−(−10))/10k=1mA |
最常見陷阱是忽略左側二極體導通後對節點的箝位作用，誤以為5kΩ的全部電流（2mA）都流過10kΩ，或誤以為節點電壓不是0V而直接用+10V到−10V的20V計算，導致選出1.33mA或2mA的錯誤答案。
