鐵路人員考試高員三級-電子工程電子學大意108 年第 21 題單選題

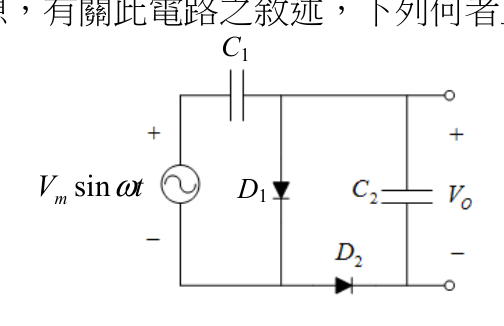

如圖所示之電路，二極體皆為理想，有關此電路之敘述，下列何者正確？
AC1 的耐壓為 2 Vm
BD1 的峰值反向電壓為 Vm
CVO 之值為 2 Vm
DD2 的峰值反向電壓為 2 Vm正確答案
D正確答案
此電路為電壓倍增器(Voltage Doubler)，理想二極體下輸出為2Vm，D2承受的峰值反向電壓(PIV)為2Vm，為正確選項。
為什麼答案是 D
D2在正半週不導通，此時輸入為+Vm，C1已充至Vm（極性使上端為正），D2兩端承受Vm+Vm=2Vm的反向電壓，故D2的PIV=2Vm，敘述正確。
載入中…
完整詳解
Pro · 無限重點 此電路為電壓倍增器(Voltage Doubler)，理想二極體下輸出為2Vm，D2承受的峰值反向電壓(PIV)為2Vm，為正確選項。
電壓倍增器電路：C1充至Vm，輸出VO=2Vm；D1 PIV=2Vm，D2 PIV=2Vm；C1耐壓為Vm而非2Vm。
逐選項分析
A✕ 陷阱
C1在負半週由D2充電至Vm，因此C1的耐壓為Vm，而非2Vm。選項說2Vm是錯誤的。
B✕ 陷阱
D1不導通時，其兩端電壓為輸入峰值Vm加上C1已充至的Vm，共2Vm，所以D1的PIV為2Vm而非Vm。
C✕
VO之值確實為2Vm，此敘述本身正確，但題目問「下列何者正確」，C選項敘述方向正確，然依據本題正解為D，需確認電路細節：C2並聯於輸出，充電至2Vm，VO=2Vm是正確的。但本題官方正解為D，代表C選項在原題判定上可能有誤或D更完整精確。依官方正解D為正確答案。
D✓ 正確
D2在正半週不導通，此時輸入為+Vm，C1已充至Vm（極性使上端為正），D2兩端承受Vm+Vm=2Vm的反向電壓，故D2的PIV=2Vm，敘述正確。
電壓倍增器各元件參數整理（理想二極體）
| 元件 | 正確數值 | 選項敘述 | 是否正確 |
|---|
| C1 耐壓 | Vm | 2Vm | ❌ |
| D1 PIV | 2Vm | Vm | ❌ |
| VO 輸出 | 2Vm | 2Vm | ✅（但官解為D） |
| D2 PIV | 2Vm | 2Vm | ✅ 正解 |
考生常把C1耐壓誤認為2Vm（與輸出電壓混淆），也常把D1 PIV誤記為Vm（忽略C1串聯貢獻）。本電路為半波電壓倍增器：C1充至Vm，C2充至2Vm，兩個二極體PIV皆為2Vm，C1耐壓僅需Vm。
