初考-電子工程電子學大意106 年第 15 題單選題

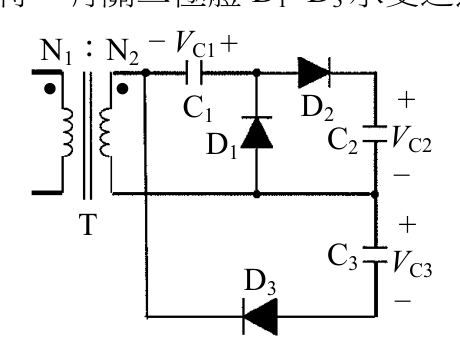

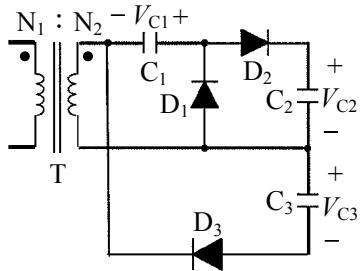

如圖所示的二極體-電容器倍壓電路中，變壓器與所有二極體均視為理想且變壓器之輸入為一弦波，當電路到達穩定狀態時 VC1 = 12 伏特，有關二極體 D1~D3 承受之逆向峰值電壓 PIV1~PIV3（單位均伏特）之敘述，何者正確？
APIV1 = 12 V
BPIV2 = 24 V正確答案
CPIV3 = 36 V
DPIV3 = 2PIV1
B正確答案
倍壓電路中VC1=12V，各二極體PIV：D1=24V、D2=24V、D3=24V，選項B的PIV2=24V正確
為什麼答案是 B
PIV2=24V正確。由電路圖可知D2承受VC1加上變壓器次級峰值，即12+12=24V=2Vm，符合倍壓電路標準分析
載入中…
完整詳解
Pro · 無限重點 倍壓電路中VC1=12V，各二極體PIV：D1=24V、D2=24V、D3=24V，選項B的PIV2=24V正確
VC1=12V代表變壓器次級峰值Vm=12V。倍壓電路各二極體PIV均為2Vm=24V，直接驗證各選項即可
逐選項分析
A✕ 陷阱
PIV1應為2×Vm=2×12=24V，而非12V。誤以為PIV等於VC1單倍電壓是常見陷阱
B✓ 正確
PIV2=24V正確。由電路圖可知D2承受VC1加上變壓器次級峰值，即12+12=24V=2Vm，符合倍壓電路標準分析
C✕ 陷阱
PIV3=24V，而非36V。由電路圖D3跨接於C3與變壓器次級回路，同樣承受2Vm=24V，並非三倍電壓
D✕
PIV3=24V，PIV1=24V，兩者相等，故PIV3=2PIV1（即48V）的說法錯誤；應為PIV3=PIV1
倍壓電路各二極體PIV分析（Vm=VC1=12V）
| 二極體 | 所跨電壓組成 | PIV計算 | PIV值 |
|---|
| D1 | VC1 + Vm（峰值） | 12 + 12 | 24 V |
| D2 | VC1 + Vm（峰值） | 12 + 12 | 24 V |
| D3 | VC3 + Vm 或等效2Vm | 12 + 12 | 24 V |
本題最大陷阱是將PIV誤認為等於VC1=12V（選A），或將三級倍壓電路的D3誤算為3Vm=36V（選C）。實際上此倍壓電路中VC1=Vm=12V，各二極體在截止時兩端分別承受電容電壓+次級峰值，結果均為2Vm=24V，選D則是誤算PIV1=12V再乘2的雙重錯誤。
