初考-電子工程電子學大意106 年第 23 題單選題

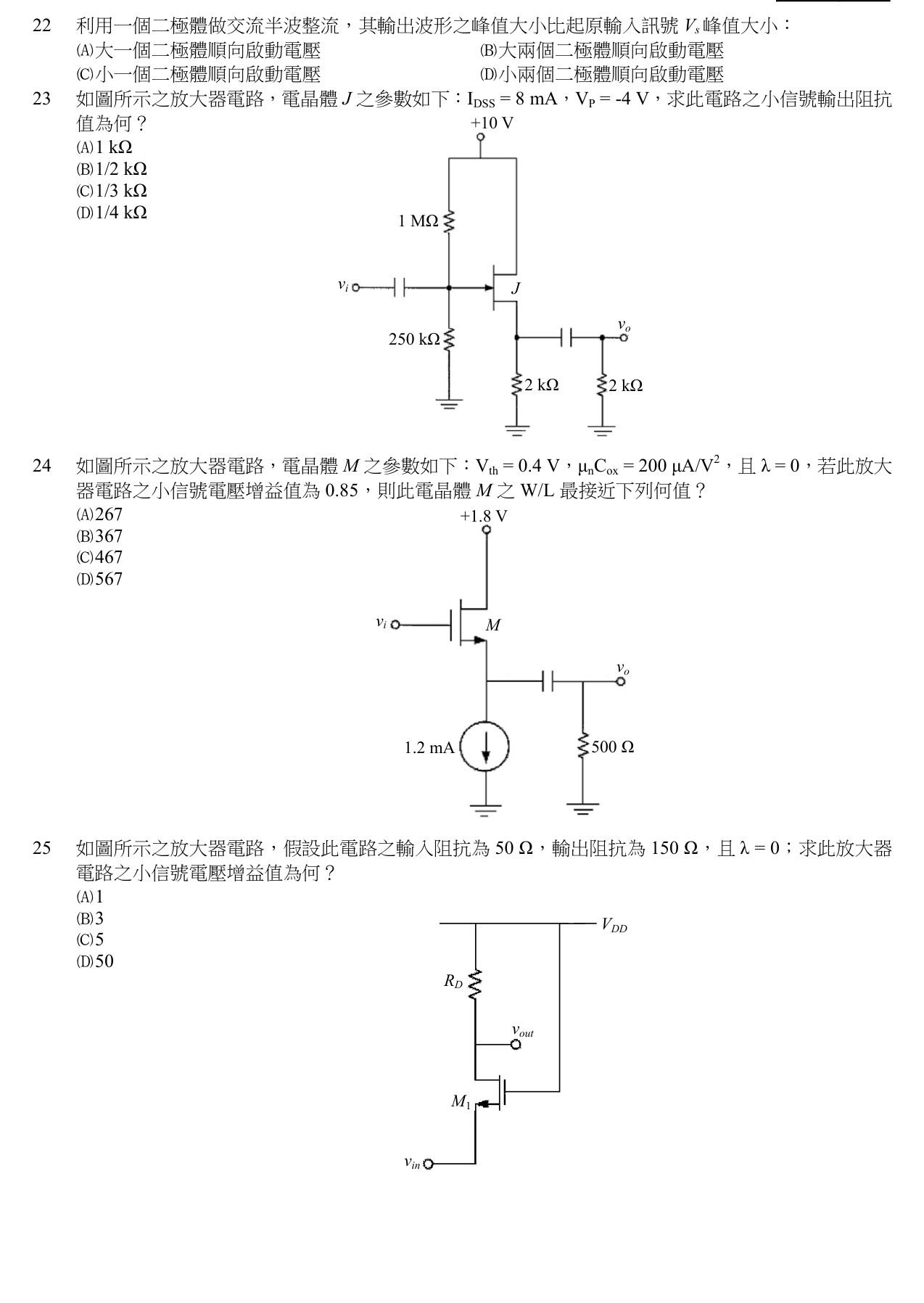

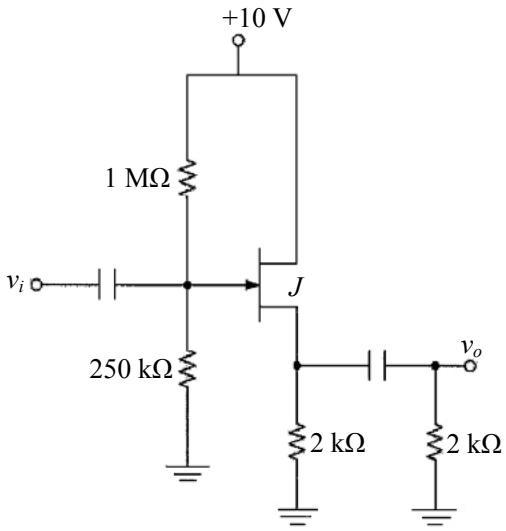

如圖所示之放大器電路，電晶體 J 之參數如下： $I_{D S S}$ = 8 mA， $V_{P}$ = -4 V，求此電路之小信號輸出阻抗值為何？

A1 k

Ω

\frac{1}{2}

Ω

\frac{1}{3}

Ω

正確答案

\frac{1}{4}

Ω

答案與詳解

正確答案

源極隨耦器(共汲極)輸出阻抗為 $R_S \| R_L \| 1/g_m$，計算得 1/3 kΩ。

$2k\|2k\|0.5k = 1/3$ kΩ，符合源極隨耦器輸出阻抗公式。
