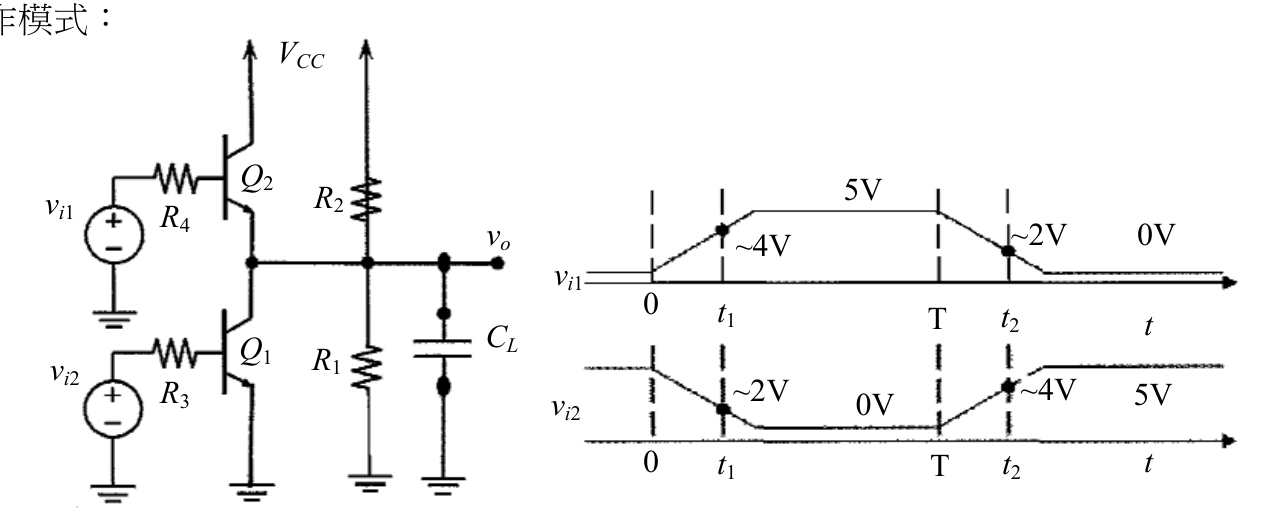

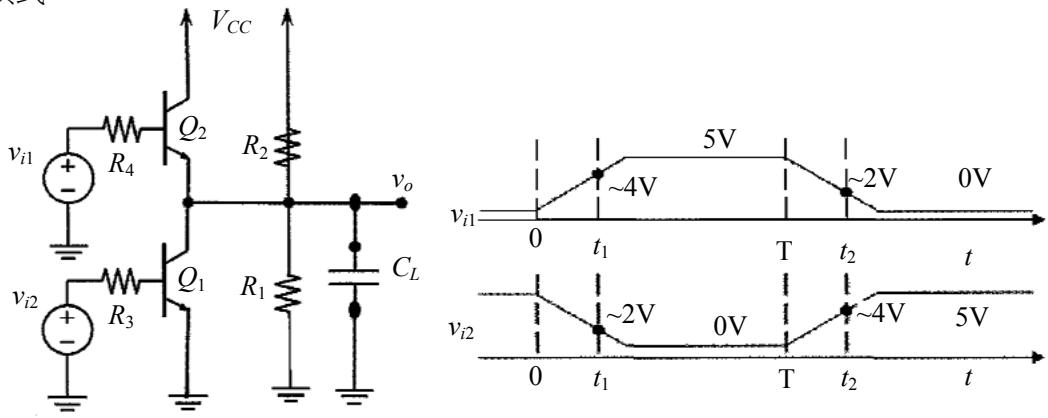

有一矽雙極性接面電晶體（Si-BJT）電路及輸入接腳 $v_{i1}, v_{i2}$ 的電壓波形如圖所示， $V_{CC} = 5 \mathrm{~V}$ ， $R_1 = R_2 = 1 \mathrm{k}\Omega$ ， $R_3 = R_4 = 100 \Omega$ ， $C_L = 5 \mu\mathrm{F}$ ，電晶體電流增益 $\beta_{Q1} = \beta_{Q2} = 100$ 。試研判電晶體 $Q_1$ 在時間點 0 最可能的工作模式：

正確答案為 A。BJT 工作模式判斷：當基極電流足夠大，使集極電流受外部電路限制而非 β 控制時，即進入飽和模式。

【106 初考-電子工程】電子學大意第7題：有一矽雙極性接面電晶體（Si-BJT）電路及… 答案與詳解

A

正確答案

BJT 工作模式判斷：當基極電流足夠大，使集極電流受外部電路限制而非 β 控制時，即進入飽和模式。

正解。在 t=0 時輸入高電位，假設 Vi≈5V，Ib≈(5-0.7)/1k=4.3mA。若處於主動區 Ic=βIb=430mA，但電路最大 Ic(max)≈5V/100Ω=50mA。因 βIb >> Ic(max)，電晶體被強制進入飽和區，Vce 降至約 0.2V。
